جزئیات محصول:
پرداخت:
|

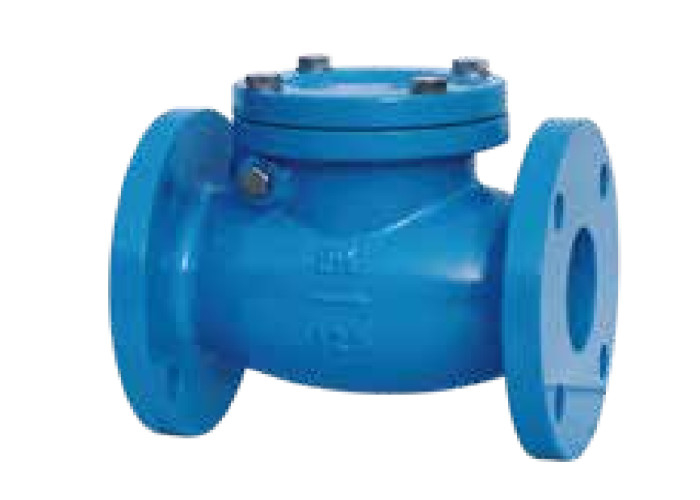

| نام محصول: | شیر چک فلنج دار | فشار: | 125LB /1.6MPA |
|---|---|---|---|
| مواد: | چدن | اندازه: | DN50-DN300 |
| متوسط: | آب، روغن، بخار | استاندارد: | API |
| رنگ: | آبی، درخواست مشتری | فشار کاری: | 125 لیتر |
| دمای کاری: | 0 تا 120 درجه | ارتباط: | انتهای فلنج |
| برجسته کردن: | 125LB نوع فلنج سوپاپ سوپاپ,نوع فلنج سوپاپ نوسان API,سوپاپ چک سوپاپ API چدنی |
||
شیر چک سوئینگ، همچنین به عنوان شیر یکطرفه یا شیر چک شناخته می شود، برای جلوگیری از جریان برگشتی محیط در خط لوله استفاده می شود.شیری که قسمت های باز و بسته کننده آن به طور خودکار با جریان متوسط و نیرویی برای جلوگیری از جریان برگشتی متوسط باز یا بسته می شود، شیر چک می گویند.شیر چک یک شیر اتوماتیک است که عمدتاً در خط لوله با جریان یک طرفه از رسانه استفاده می شود.برای جلوگیری از حوادث، رسانه فقط در یک جهت جریان دارد.این نوع شیر باید به صورت افقی در خط لوله نصب شود.
می توان آن را روی آب، بخار، روغن، اسید نیتریک، اسید استیک، محیط اکسید کننده قوی، اوره و سایر رسانه ها اعمال کرد.این عمدتا در خطوط لوله نفت، شیمیایی، دارویی، کود شیمیایی، برق و سایر خطوط لوله استفاده می شود.

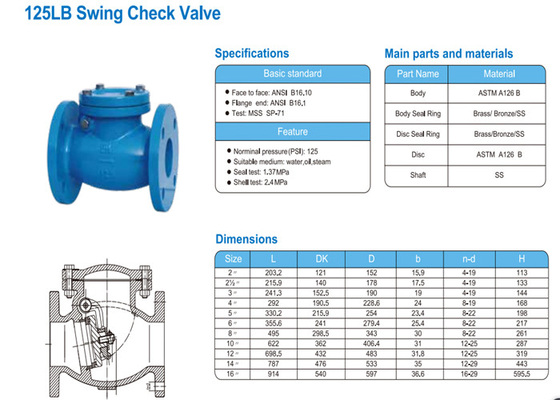

| استاندارد پایه | |
| انتهای فلنج | ANSI B16.1 |
| رو در رو | ANSI B16.1 |
| تست | MSSSP-71 |
| فشار نرمال (PSI) | 125 |
| دمای مناسب | <200 درجه سانتیگراد |
| تست مهر و موم | 1.37 مگا پاسکال |
| تست پوسته | 2.46MPa |
| رسانه مناسب: | بخار، آب، روغن |
| نام قطعه | بدن | حلقه مهر و موم بدن | حلقه مهر و موم دیسک | دیسک |
| مواد | ASTM A126 B | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | ASTM A126 B |
| اندازه | DN | ال | D | D1 | ب | Zxф | اچ |
| 2" | 50 | 203.2 | 152 | 121 | 15.9 | 4-19 | 113 |
| 2-1/2 " | 65 | 215.9 | 178 | 140 | 17.5 | 4-19 | 133 |
| 3" | 80 | 241.3 | 190 | 152.5 | 19 | 4-19 | 144 |
| 4" | 100 | 292 | 228.6 | 190.5 | 24 | 8-19 | 168 |
| 5" | 125 | 330.2 | 254 | 215.9 | 23.4 | 8-22 | 198 |
| 6" | 150 | 355.6 | 279.4 | 241 | 25.4 | 8-22 | 217 |
| 8" | 200 | 495 | 343 | 298.5 | 30 | 8-22 | 261 |
| 10" | 250 | 622 | 406.4 | 362 | 31 | 12-25 | 287 |
| 12" | 300 | 698.5 | 483 | 432 | 31.8 | 12-25 | 319 |
| 14" | 350 | 787 | 533 | 476 | 35 | 12-29 | 443 |
| 16" | 400 | 914 | 597 | 540 | 36.6 | 16-29 | 595.5 |
