جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر چک فلنج دار | رنگ: | درخواست مشتری |
|---|---|---|---|
| فشار: | فشار متوسط، فشار بالا | استاندارد: | ANSI |
| دیسک: | A216 WCB | تایپ کنید: | بررسی |
| دمای رسانه: | دمای معمولی، دمای متوسط | اندازه پورت: | DN50-DN600 |
| جنس بدنه: | فولاد کربن | متوسط: | اب |
| برجسته: | سوپاپ چک سوئینگ فلنجدار ANSI,سوپاپ چک سوئینگ فلنجدار 300 پوند,سوپاپ بازرسی چرخشی ANSI فولادی ریخته گری |
||
شیر چک فولادی نوسانی برای خطوط لوله تحت شرایط کاری مختلف مانند صنایع نفت، شیمیایی، دارویی، کودهای شیمیایی و صنایع برق با فشار 1.6 ~ 25MPa / 2.0-42.0mpa و دمای کاری - 29 ~ + 550 ℃ قابل استفاده است.رسانه های قابل استفاده آب، فرآورده های نفتی، بخار و محیط های اسیدی هستند.این دریچه ای است که جهت جریان یک طرفه محیط را در خط لوله کنترل می کند تا از جریان برگشتی محیط در خط لوله جلوگیری کند.شیرهای بازرسی، دریچه‌های اتوماتیک هستند و قسمت‌های باز و بسته‌کننده با نیروی محیط در حال جریان باز یا بسته می‌شوند.شیر چک فقط در خط لوله با جریان متوسط یک طرفه برای جلوگیری از جریان برگشتی متوسط و جلوگیری از حوادث استفاده می شود.این عمدتا در خطوط لوله نفت، شیمیایی، دارویی، کود شیمیایی، برق و سایر خطوط لوله استفاده می شود.
| طراحی و ساخت | BS1868 |
| رو در رو | ANSI B16.1 |
| انتهای فلنج | ANSI B16.5 |
| بازرسی | API 598 |
| رتبه بندی فشار - دما | ANSI B16.34 |

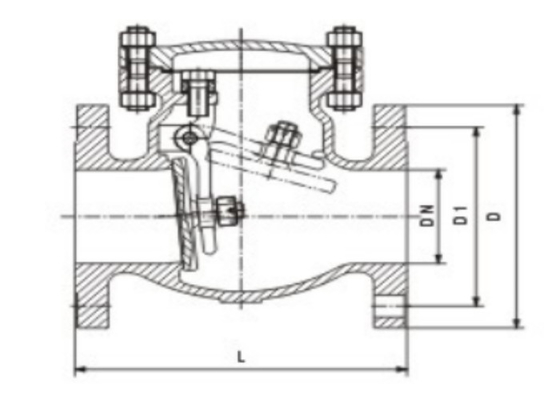

| DN | ال | D | D1 | DN | ال | D | D1 |
| 50 | 203 | 152 | 120.7 | 50 | 267 | 165 | 127 |
| 65 | 216 | 177.8 | 139.7 | 65 | 292 | 190.5 | 149.4 |
| 80 | 241 | 190.5 | 152.4 | 80 | 318 | 210 | 168.2 |
| 100 | 292 | 229 | 190.5 | 100 | 356 | 254 | 200.2 |
| 125 | 330 | 254 | 216 | 125 | 400 | 279 | 235 |
| 150 | 256 | 279 | 241.3 | 150 | 444 | 318 | 270 |
| 200 | 495 | 343 | 298.5 | 200 | 533 | 381 | 330 |
| 250 | 622 | 406 | 362 | 350 | 622 | 445 | 387.5 |
| 300 | 698 | 483 | 432 | 300 | 711 | 521 | 451 |
| 350 | 787 | 533 | 476.3 | 350 | 838 | 584 | 514.5 |
| 400 | 864 | 597 | 540 | 400 | 864 | 648 | 571.5 |
| 450 | 978 | 635 | 578 | 450 | 978 | 711 | 628.7 |
| 500 | 978 | 698.5 | 635 | 500 | 1016 | 775 | 685.8 |
| 600 | 1295 | 813 | 749.3 | 600 | 1346 | 914.4 | 812.8 |
| 700 | 1448 | 927 | 863.6 | 700 | 1499 | 1035 | 939.8 |
| 800 | 1524 | 984 | 914.4 | 800 | 1594 | 1092 | 997 |
