جزئیات محصول:
پرداخت:
|

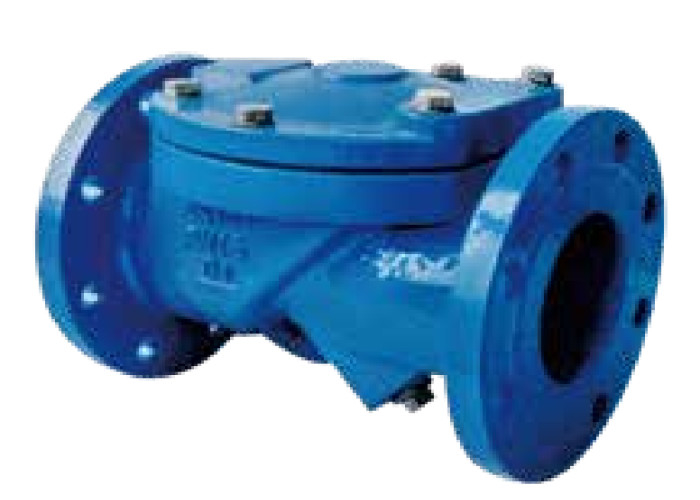

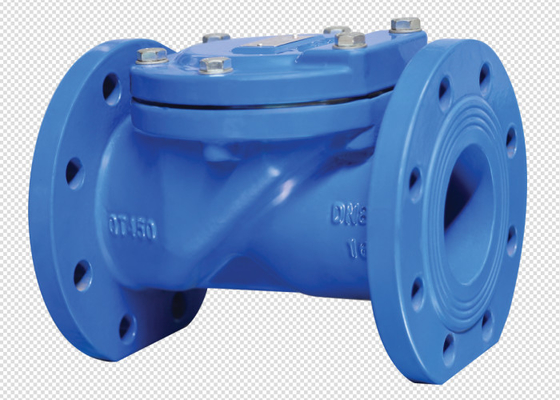

| نام محصول: | سوپاپ چک تاب | رنگ: | درخواست مشتری، آبی |
|---|---|---|---|
| جنس بدنه: | آهن خاکستری / چدن داکتیل | ارتباط: | انتهای فلنج |
| دمای کاری: | -10 تا 80 درجه سانتیگراد | رسانه ها: | اب |
| فشار: | 1.6MPa | اندازه: | DN50 تا DN200 |
| دیسک: | NBR+Q235 | استاندارد: | گیگابایت |
| برجسته: | سوپاپ چک فلنج دار آهنی خاکستری,سوپاپ چرخشی لبه دار لاستیکی,شیر چکش چرخشی آهنی شکل 1.6 مگا پاسکال |
||
طراحی قطعات شیر چک فلپ لاستیکی سری H44X (SFCV) عمدتاً از سه قسمت اصلی تشکیل شده است: بدنه سوپاپ، کاپوت و فلپ لاستیکی.
فلپ لاستیکی در شیر از صفحه فولادی، میله فولادی و پارچه نایلونی تقویت شده به عنوان بستر ساخته شده است و لایه بیرونی با لاستیک پوشانده شده است.طول عمر فلپ سوپاپ می تواند به 1 میلیون بار برسد.شیر چک فلپ لاستیکی سری H44X (SFCV) طراحی منطقه جریان کامل را اتخاذ می کند که دارای ویژگی های افت سر کوچک است، جمع آوری وسایل مختلف آسان نیست، تعمیر و نگهداری ساده و غیره.شیر چک فلپ لاستیکی سری H44X (SFCV) عمدتاً برای سیستم تامین آب و زهکشی افقی قابل استفاده است.می توان آن را در خروجی آب پمپ نصب کرد تا از جریان برگشتی و آسیب چکش آب به پمپ جلوگیری شود.شیر چک فلپ لاستیکی سری H44X (SFCV) همچنین می تواند روی لوله بای پس لوله ورودی و خروجی مخزن نصب شود تا از برگشت آب استخر به سیستم آبرسانی جلوگیری شود.شیرهای بازرسی معمولاً برای محیط های تمیز مناسب هستند، نه برای محیط های حاوی ذرات جامد و ویسکوزیته بالا.
| میلی متر | ال | D | D1 | D2 | bf | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
ویژگی
| بدن | آهن انعطاف پذیر |
| کاپوت | آهن انعطاف پذیر |
| دیسک | NBR+Q235+ آستین مش فیبر نایلونی |
| واشر | NBR |
| فشار معمولی | 1.6 mpa |
| تست پوسته (آب) | 1.76 mpa |
| تست مهر و موم (آب) | 2.4 mpa |
| درجه حرارت | -10 تا 80 ℃ |
