جزئیات محصول:
پرداخت:
|

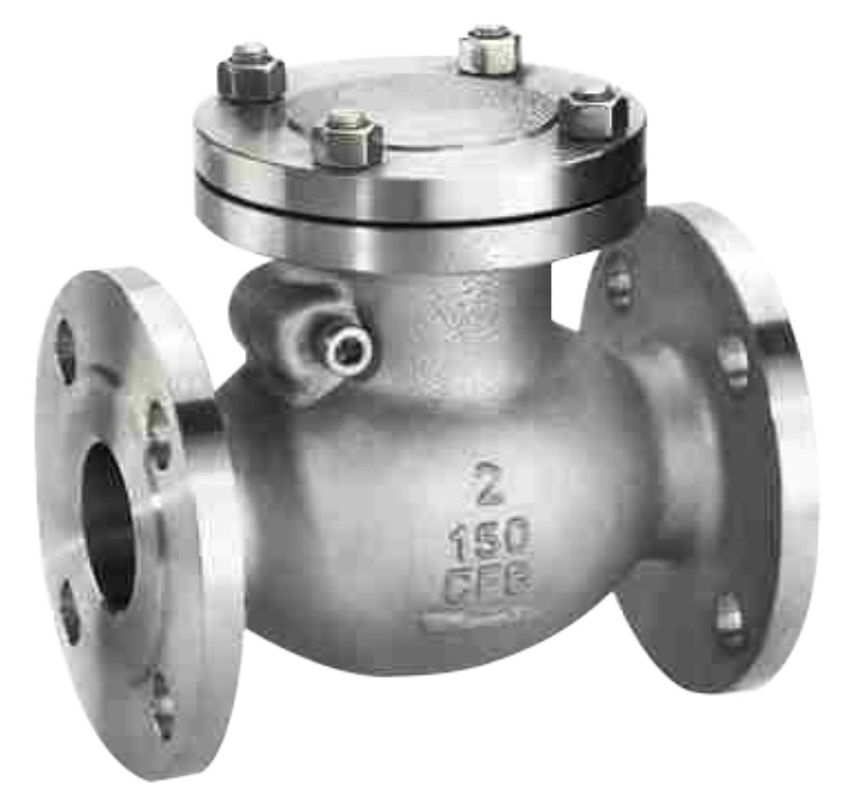

| نام محصول: | شیر چک فلنج دار | رسانه ها: | ساقه روغن آب یا اسید نیتریک |
|---|---|---|---|
| مواد: | فولاد ضد زنگ | قدرت: | فشار رسانه ای |
| فشار: | فشار متوسط، فشار کم، فشار بالا | دمای رسانه: | ≤150 ℃ |
| استاندارد: | ANSI SPI | ساختار: | بررسی |
| رنگ: | درخواست مشتری | ارتباط: | انتهای فلنج |
| برجسته: | سوپاپ چک سوئینگ فولادی ضد زنگ,سوپاپ چک چرخشی CF8 SS,شیر چک اتوماتیک CF8 |
||
سوپاپ چرخشی فولادی ضد زنگ همچنین می تواند در خط لوله برای تامین سیستم کمکی استفاده شود که در آن فشار ممکن است از فشار سیستم بالاتر رود.شیرهای بازرسی را می توان به طور عمده به شیرهای بازرسی نوسانی (در حال چرخش بر اساس مرکز ثقل) و شیرهای چک بالابر (حرکت در امتداد محور) تقسیم کرد.
شیر چک عملکرد این نوع شیر این است که به محیط اجازه می دهد فقط در یک جهت جریان داشته باشد و از جریان در جهت مخالف جلوگیری کند.معمولاً این شیر به صورت خودکار کار می کند.تحت تأثیر فشار سیال که در یک جهت جریان دارد، دیسک شیر باز می شود.هنگامی که سیال در جهت مخالف جریان می یابد، فشار سیال و وزن خود دیسک سوپاپ بر روی نشیمنگاه سوپاپ عمل می کند تا جریان را قطع کند.
| یال | مواد |
| بدنه، کاپوت | CF8 |
| صندلی | F304 |
| دیسک | CF8 |
| بازو | Cf8 |

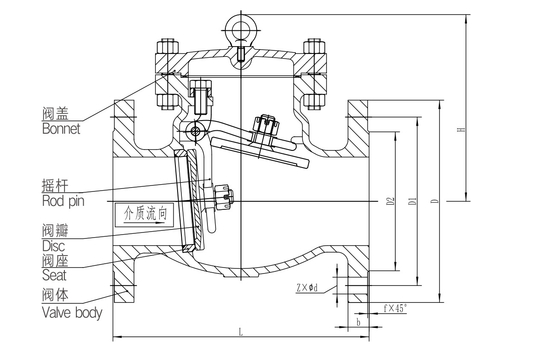

| که در | میلی متر | ال | D | DI | D2 | bf | Zxфد | اچ |
| 2 | 50 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4xf19 | 133 |
| 21/2 | 65 | 216 | 177.8 | 139.7 | 104.8 | 22.5-1.6 | 4xf19 | 152.5 |
| 3 | 80 | 241 | 190 | 152.4 | 127 | 24-1.6 | 4xf19 | 161 |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8xf19 | 211 |
| 5 | 125 | 330 | 254 | 215.9 | 186 | 24-1.6 | 8xf22 | 232 |
| 6 | 150 | 356 | 279.4 | 241.3 | 215.9 | 25.5-1.6 | 8xf22 | 299.5 |
| 8 | 200 | 495 | 342.9 | 298.5 | 269.9 | 29-1.6 | 8xf22 | 336.5 |
