جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر گلوب فلنج دار | اندازه پورت: | DN15-DN200 |
|---|---|---|---|
| رسانه ها: | آب، روغن | درجه حرارت: | 0 ~ 200 ℃ |
| قدرت: | کتابچه راهنمای | ارتباط: | انتهای فلنج |
| رنگ: | درخواست مشتری | استاندارد: | دین |
| فشار: | فشار متوسط | ||
| برجسته: | شیر گلوب فلنج دار چدنی,شیر گلوب فلنج دار آب,شیر گلوب فلنج دار فولادی ضد زنگ DIN |
||

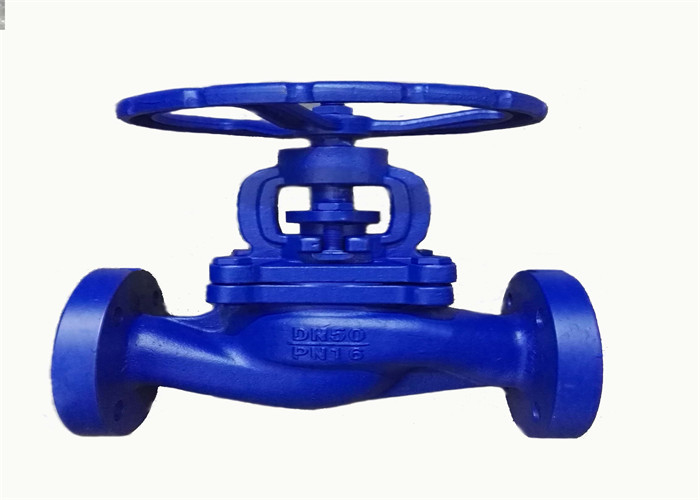

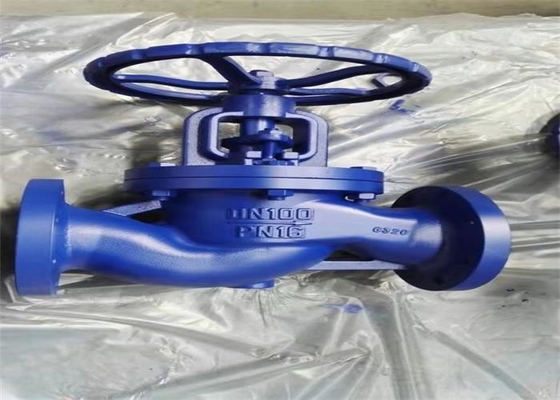

شیر توقف استاندارد آلمانی دارای ساختار معقول و آب بندی قابل اعتماد است.به ویژه برای مایعات قابل اشتعال، انفجاری، بسیار سمی و سمی، روغن انتقال حرارت با دمای بالا، آمونیاک مایع، اتیلن گلیکول و سایر رسانه ها مناسب است.حالت های رانندگی شیر استاپ استاندارد آلمانی شامل دستی، دنده ای، برقی، پنوماتیکی و ... می باشد.
شیر توقف فلنج استاندارد آلمان برای سیالات قابل اشتعال، انفجاری، بسیار سمی و سمی، روغن انتقال حرارت با دمای بالا، آمونیاک مایع، اتیلن گلیکول و سایر رسانه های سیال صنعتی با فشار اسمی PN16 ~ pn160 و دمای کاری - 29 ~ 350 ℃ قابل استفاده است. .شیر توقف استاندارد آلمان به طور گسترده ای در صنعت پتروشیمی، نساجی فیبر شیمیایی، کاغذ سازی پلاستیک، فولاد برق، چاپ و رنگرزی لاستیک، گاز طبیعی و سایر سیستم های گاز، با عملکرد ایمن و قابل اعتماد استفاده می شود.
| DN | ال | D | D1 | D2 | bf | Zxd | دبلیو |
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4×14 | 96 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4×14 | 96 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4×14 | 120 |
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4x19 | 140 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4x19 | 140 |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4x19 | 200 |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4x19 | 200 |
| 80 | 310 | 200 | 160 | 132 | 22-2 | 8*19 | 240 |
| 100 | 350 | 220 | 180 | 156 | 24-2 | 8*19 | 280 |
| 125 | 400 | 250 | 210 | 184 | 26-2 | 8*19 | 360 |
| 150 | 480 | 285 | 240 | 211 | 26-2 | 8x23 | 360 |
| 200 | 600 | 340 | 295 | 266 | 30-2 | 12x23 | 400 |
| طراحی و ساخت | DIN 3356 |
| رو در رو | DIN 3202-F1 |
| انتهای فلنج | DIN 2533 PN16 |
| اندازه: | DN15-DN200 |
| فشار معمولی (MPA) | 1.6 |
| دمای مناسب | ≤200 درجه سانتیگراد |
| تست مهر و موم | 1.8MPa |
| تست پوسته | 2.4MPa |
| رسانه مناسب: | بخار، آب، روغن |
| نام قطعه | مواد |
| بدن | GG25/GGG50 |
| دیسک | SS/A105 |
| مهره | فولاد کربن |
| کاپوت | GG25/GGG50 |
| چرخ دستی | GGG-40 |
