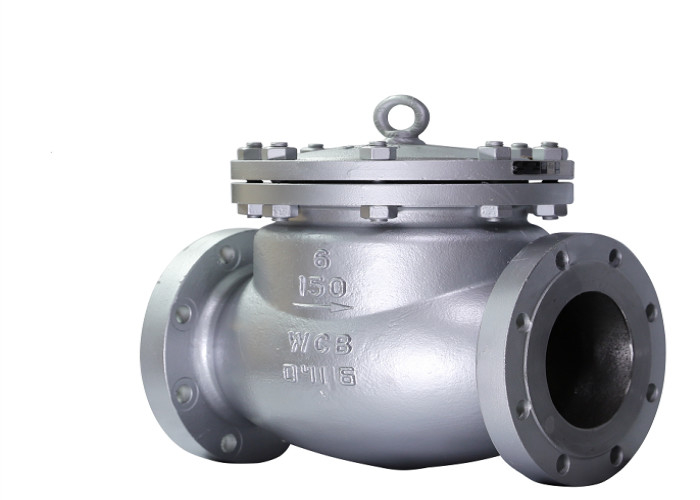

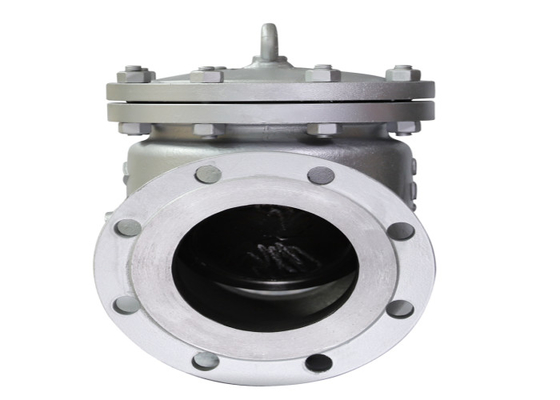

H44H-150LB فولاد ریخته گری 150LB فشار API سوپاپ چرخشی فلنجدار

معرفی

شیر چک سوئینگ، همچنین به عنوان شیر یکطرفه یا شیر چک شناخته می شود، برای جلوگیری از جریان برگشتی محیط در خط لوله استفاده می شود.شیری که قسمت های باز و بسته کننده آن به طور خودکار با جریان متوسط ​​و نیرویی برای جلوگیری از جریان برگشتی متوسط ​​باز یا بسته می شود، شیر چک می گویند.شیر چک یک شیر اتوماتیک است که عمدتاً در خط لوله با جریان یک طرفه از رسانه استفاده می شود.برای جلوگیری از حوادث، رسانه فقط در یک جهت جریان دارد.شیر باید در خط لوله افقی عمومی نصب شود

Usage:

شیر چک چرخشی برای فشار اسمی PN1 0MPa~42.0MPa،Class150-2500 قابل استفاده است؛ قطر اسمی DN15 ~ 1200mm، nps1 / 2 ~ 48؛در خطوط لوله مختلف با دمای کار - 196 ~ 540 ℃، برای جلوگیری از جریان برگشت متوسط ​​استفاده می شود.با انتخاب مواد مختلف (WCB، CF8 (m)، CF3 (m)، 1gr5mo، 15crmo1v، می توان آن را روی آب، بخار، روغن، اسید نیتریک، اسید استیک، محیط اکسید کننده قوی، اوره و سایر رسانه ها اعمال کرد. مورد استفاده در خطوط لوله نفت، شیمیایی، دارویی، کود شیمیایی، برق و سایر خطوط لوله

ساختار:

سوپاپ برگشت نوسان ساختار نوسان راکر داخلی را اتخاذ می کند.تمامی قسمت های باز و بسته کننده شیر در داخل بدنه شیر تعبیه شده و به بدنه شیر نفوذ نمی کند.به جز واشر آب بندی و حلقه آب بندی که در فلنج میانی استفاده می شود، هیچ نقطه نشتی خارجی به طور کلی وجود ندارد تا امکان نشتی دریچه از بین برود.اتصال بازوی چرخان سوپاپ و دیسک سوپاپ ساختار اتصال کروی را اتخاذ می کند، به طوری که دیسک سوپاپ دارای درجه خاصی از آزادی در 360 درجه است و دارای جبران موقعیت میکرو مناسب است.

قسمت اصلی و مواد
