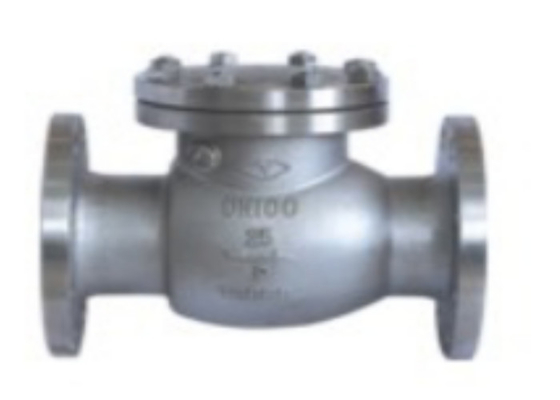

سوپاپ چرخشی فلنجدار 1.6 / 2.5 / 4.0 مگاپاسکال جنس فولاد ضد زنگ Aitric Acid

معرفی

شیر برگشتی نوسان استنلس استیل به شیری اطلاق می‌شود که قسمت‌های باز و بسته‌کننده آن دیسک‌های شیر دایره‌ای هستند و با وزن و فشار متوسط ​​خود مانع از جریان برگشتی محیط می‌شوند.این یک شیر اتوماتیک است که به عنوان شیر چک، شیر یک طرفه، شیر برگشت یا شیر ایزوله نیز شناخته می شود.حالت حرکت دیسک سوپاپ به نوع بالابر و نوع نوسان تقسیم می شود.ساختار شیر چک بالابر شبیه به شیر توقف است، فقط فاقد ساقه برای حرکت دیسک شیر است.محیط از انتهای ورودی (سمت پایینی) به داخل و از انتهای خروجی (سمت بالایی) خارج می شود.هنگامی که فشار ورودی بیشتر از مجموع وزن دیسک و مقاومت جریان آن باشد، دریچه باز می شود.برعکس، هنگامی که محیط به عقب برمی‌گردد، دریچه بسته می‌شود.سوپاپ چک دارای یک دیسک شیبدار است که می تواند در اطراف شفت بچرخد.اصل کار آن مشابه شیر چک بالابر است.شیر چک اغلب به عنوان شیر پایین دستگاه پمپاژ برای جلوگیری از برگشت آب استفاده می شود.ترکیب شیر چک و شیر توقف می تواند نقش ایزوله ایمنی را ایفا کند.نقطه ضعف آن مقاومت زیاد و آب بندی ضعیف در هنگام بسته شدن است.

حالت نصب

دیسک شیر چک سوپاپ دیسکی شکل است و در اطراف محور چرخان کانال صندلی سوپاپ می چرخد.از آنجایی که کانال در شیر روان است و مقاومت جریان کمتر از شیر برگشتی بالابر است، برای موارد با قطر زیاد با دبی کم و تغییر جریان نادر مناسب است، اما برای جریان ضربانی مناسب نیست. عملکرد آب بندی به خوبی عملکرد شیر چک بالابر نیست.شیر چک سوئینگ به نوع تک دیسک، نوع دو دیسکی و چند نیمه تقسیم می شود.این سه شکل عمدتاً بر اساس قطر دریچه تقسیم می شوند تا از تضعیف ضربه هیدرولیک در هنگام توقف جریان یا برگشت جریان محیط جلوگیری شود.

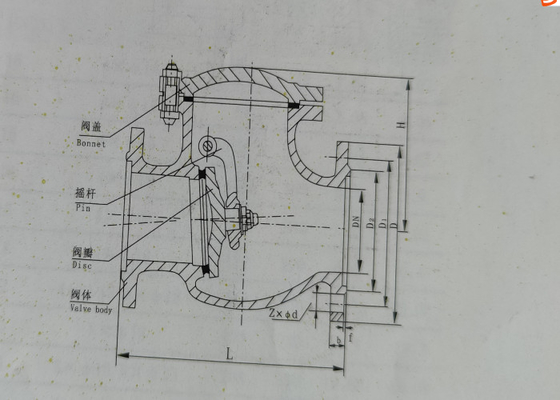

ابعاد
