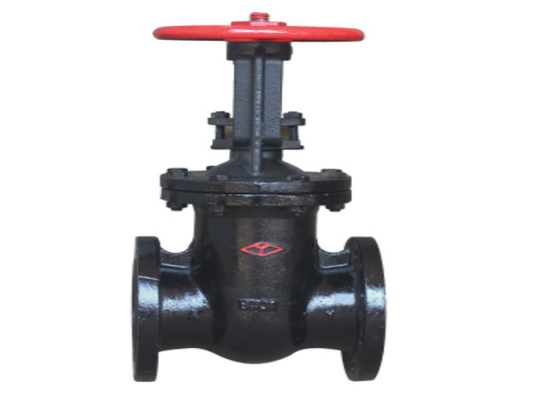

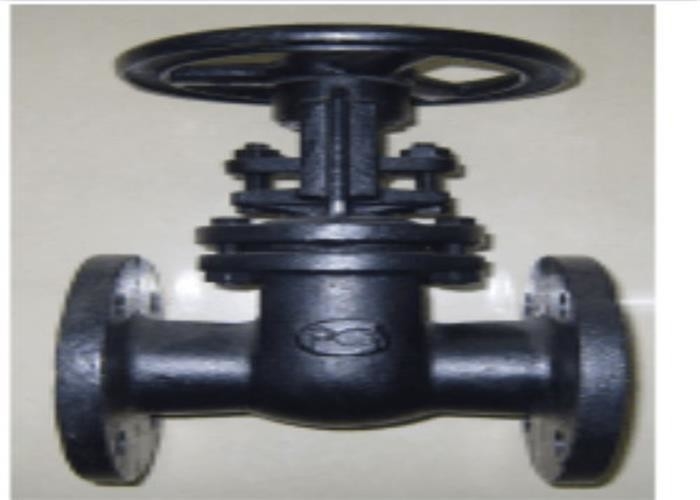

چدن خاکستری / شیر دریچه ای فلنج دار HT200 GOST Handwheel PN10/16

معرفی

قسمت باز و بسته شدن شیر دروازه فولادی ریختگی دروازه است و جهت حرکت دروازه عمود بر جهت سیال است.شیر دروازه فقط می تواند به طور کامل باز و بسته شود، نه تنظیم و دریچه گاز.قوچ دارای دو سطح آب بندی است.متداول ترین حالت مورد استفاده این است که دو سطح آب بندی شیر قوچ یک گوه را تشکیل می دهند.زاویه گوه با پارامترهای دریچه تغییر می کند، معمولاً 50. هنگامی که دمای متوسط ​​بالا نیست، 2 ° 52 ' است.دروازه شیر دریچه گوه ای را می توان به یک کل تبدیل کرد که به آن شیر دروازه صلب می گویند.همچنین می توان آن را به قوچ تبدیل کرد که می تواند تغییر شکل جزئی ایجاد کند تا قابلیت ساخت آن بهبود یابد و انحراف زاویه سطح آب بندی در فرآیند پردازش را جبران کند.به این نوع قوچ قوچ الاستیک گفته می شود.

طبقه بندی

شیر دروازه فولادی ریخته گری: به شیر دروازه فولاد کربن، شیر دروازه فولادی ضد زنگ، شیر دروازه فولادی کم آلیاژ (فولاد کروم مولیبدن مقاوم در برابر درجه حرارت بالا متعلق به این دسته است)، شیر دروازه فولادی با دمای پایین و غیره تقسیم می شود.

همچنین در زیر شیرهای دروازه ای فولادی ریختگی، انواع مختلفی از انواع فولاد خاص وجود دارد که معمولاً به شرح زیر استفاده می شود:

1. نمرات ریخته گری دریچه های دروازه فولاد کربنی عبارتند از: WCA، WCB، WCC، LCB، و غیره.دمای قابل اجرا - 46 ℃ ~ 425 ℃.

2. نمرات ریخته گری شیرهای دروازه فولادی ضد زنگ: فولاد ضد زنگ 301، فولاد ضد زنگ CF8 (مربوط به آهنگری فولاد ضد زنگ 304)، فولاد ضد زنگ CF8M (مربوط به آهنگری فولاد ضد زنگ 316) و غیره.دمای قابل اجرا - 198 ℃ ~ 816 ℃.

3. فولاد کم آلیاژ به فولاد آلیاژی با درجه حرارت بالا و فولاد کم آلیاژ با مقاومت بالا تقسیم می شود که در میان آنها فولاد آلیاژی با دمای بالا اغلب فولاد کروم مولیبدن نامیده می شود.

نمرات ریخته گری شیرهای دروازه فولادی کروم مولیبدن: zg1cr5mo، zg15cr1mov، ZG20CrMoV، wc6، wc9، c12a، و غیره. دمای قابل اجرا: 550 ℃ ~ 750 ℃.

دمای قابل استفاده هر مارک خاص از مواد متفاوت است که باید با توجه به شرایط کاری واقعی انتخاب شود.

نصب و استفاده

1. قبل از نصب، حفره دریچه، سطح آب بندی و سایر قسمت ها را بررسی کنید و هیچ خاک یا ماسه ای مجاز به چسبیدن نیست.

2. پیچ ها در تمام قسمت های اتصال باید به طور مساوی سفت شوند.

3. بررسی کنید که قطعات بسته بندی باید فشرده شوند تا از محکم بودن بسته بندی و باز شدن انعطاف پذیر قوچ اطمینان حاصل شود.

4. قبل از نصب شیر، کاربر باید مدل شیر، اندازه اتصال و توجه به جهت جریان متوسط ​​را برای اطمینان از سازگاری با الزامات شیر ​​بررسی کند.

5. هنگام نصب شیر، کاربر باید فضای لازم را برای راندن شیر رزرو کند.

6. سیم کشی دستگاه رانندگی باید طبق نمودار مدار انجام شود.

7. شیر دروازه باید به طور منظم نگهداری شود و نباید به میل خود برخورد و فشرده شود تا در آب بندی تاثیری نداشته باشد.

ابعاد
