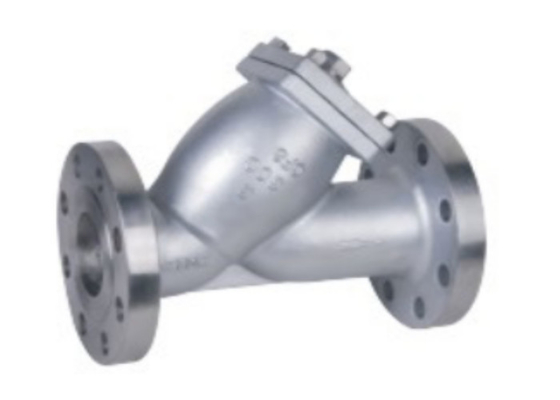

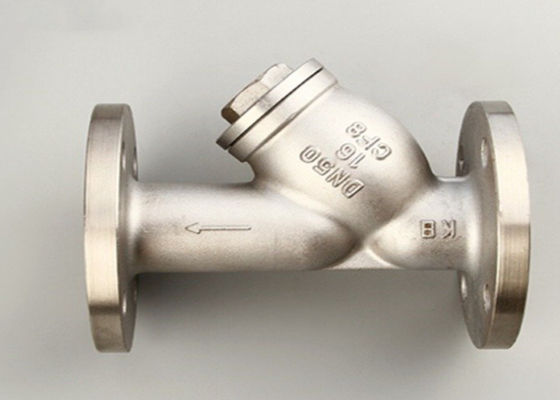

فشار مواد فولادی ریخته گری 1.6/2.5/4.0 مگاپاسکال دریچه صافی انتهای فلنج Y

معرفی

فیلتر نوع Y یک دستگاه فیلتر ضروری برای رسانه انتقال دهنده سیستم خط لوله است.فیلتر نوع Y معمولاً در ورودی شیر کاهنده فشار، شیر فشار شکن، شیر سطح آب ثابت یا سایر تجهیزات نصب می شود تا ناخالصی های موجود در محیط را حذف کند و از استفاده عادی شیرها و تجهیزات محافظت کند.فیلتر نوع Y دارای ویژگی های ساختار پیشرفته، مقاومت کم و تخلیه مناسب فاضلاب است.رسانه قابل استفاده فیلتر نوع Y می تواند آب، روغن و گاز باشد.به طور کلی، شبکه آبرسانی 18 تا 30 مش، شبکه تهویه 10 تا 100 مش و شبکه تامین نفت 100 تا 480 مش است.فیلتر سبد عمدتاً از لوله اتصال، لوله اصلی، آبی فیلتر، فلنج، پوشش فلنج و اتصال دهنده ها تشکیل شده است.هنگامی که مایع از طریق لوله اصلی وارد آبی فیلتر می شود، ذرات ناخالصی جامد در آبی فیلتر مسدود می شوند و مایع تمیز از طریق فیلتر آبی از خروجی فیلتر خارج می شود.

اصل کار

فیلتر Y شکل Y شکل است.یک سر آن برای عبور آب و سایر سیالات و سر دیگر برای رسوب ضایعات و ناخالصی ها استفاده می شود.معمولاً در ورودی شیر کاهش فشار، شیر فشار شکن، شیر سطح ثابت یا سایر تجهیزات نصب می شود.عملکرد آن حذف ناخالصی های موجود در آب و محافظت از عملکرد عادی شیرها و تجهیزات است.آبی که باید توسط فیلتر تصفیه شود از ورودی وارد بدن می شود، ناخالصی های موجود در آب بر روی صفحه فیلتر فولادی ضد زنگ رسوب می کند و در نتیجه فشار تفاضلی ایجاد می شود.اختلاف فشار در ورودی و خروجی از طریق سوئیچ اختلاف فشار کنترل می شود.هنگامی که اختلاف فشار به مقدار تنظیم شده می رسد، کنترل کننده الکتریکی سیگنالی را به شیر کنترل هیدرولیک می فرستد و موتور را به حرکت در می آورد که باعث اعمال زیر می شود: موتور برای تمیز کردن عنصر فیلتر، برس را به چرخش در می آورد و دریچه کنترل باز می شود. تخلیه فاضلابکل فرآیند تمیز کردن فقط ده ها ثانیه طول می کشد.هنگامی که تمیز کردن کامل شد، شیر کنترل را ببندید و چرخش موتور متوقف می شود، سیستم به حالت اولیه خود باز می گردد و فرآیند فیلتر بعدی را شروع می کند.پس از نصب تجهیزات، تکنسین ها باید راه اندازی را انجام دهند، زمان فیلتراسیون و زمان تبدیل تمیز کردن را تنظیم کنند، آبی که باید تصفیه شود از ورودی آب وارد بدن می شود و فیلتر به طور معمول شروع به کار می کند.

استاندارد
