جزئیات محصول:
پرداخت:
|

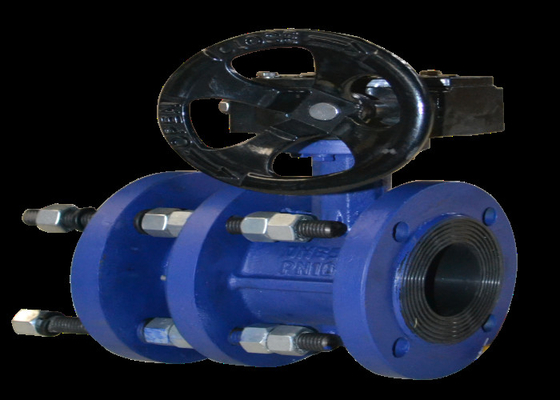

| نام محصول: | شیر پروانه ای فلنج دار | جنس بدنه: | چدن |
|---|---|---|---|
| فشار: | 1.0 مگا پاسکال | اندازه: | DN50 تا DN2000 |
| رنگ: | آبی یا درخواست مشتری | قدرت: | درایو دنده حلزونی |
| تایپ کنید: | خط مرکزی | اتصال: | فلنج |
| دیسک: | فولاد ریخته گری | لوله اکستنشن: | آهن خاکستری |
| برجسته: | شیر پروانه ای بدنه چدنی فلنجی,شیر پروانه ای بدنه چدن کرمی,شیر غیر برگشتی چرخشی تلسکوپی |
||
این نوع شیر می تواند به طور گسترده در تامین آب و تخلیه و لوله های گاز در زمینه های مواد غذایی، دارویی، صنایع شیمیایی، نفت، برق برق، صنعت نساجی، کاغذ سازی و غیره استفاده شود. عملکرد تنظیم شار، تداخل دارد. متوسط و جبران خرج لوله در گرما و انقباض در سرما.
| فشار | 1.0 mpa |
| تست پوسته (آب) | 1.5 mpa |
| تست مهر و موم (آب) | 1.1 mpa |
| درجه حرارت | 80 درجه سانتیگراد |
| جنس بدنه | آهن خاکستری |
| دیسک | فولاد ریخته گری |
| ساقه | 2Cr13 |
| لوله اکستنشن | آهن خاکستری |
| غده | گرافیت ملایم |
| 型号تایپ کنید | DN اسمی (mm) | ال | Lmin | Lmax | آ | ب | D | D1 | D2 | nd | اچ | H1 |
| SD343X/F-10 | 50 | 171 | 156 | 186 | 180 | 200 | 165 | 125 | 99 | 4-18 | 80 | 309 |
| 65 | 175 | 160 | 190 | 180 | 200 | 185 | 145 | 118 | 4-18 | 95 | 337 | |
| 80 | 182 | 166 | 198 | 180 | 200 | 200 | 160 | 132 | 8-18 | 98 | 347 | |
| 100 | 208 | 188 | 228 | 180 | 200 | 220 | 180 | 156 | 8-18 | 114 | 373 | |
| 125 | 220 | 201 | 240 | 180 | 200 | 250 | 210 | 184 | 8-18 | 128 | 405 | |
| 150 | 226 | 206 | 246 | 270 | 280 | 285 | 240 | 211 | 8-22 | 139 | 440 | |
| 200 | 242 | 219 | 265 | 400 | 425 | 340 | 295 | 266 | 8-22 | 174 | 612 | |
| 250 | 267 | 240 | 295 | 400 | 425 | 390 | 350 | 319 | 12-22 | 215 | 693 | |
| 300 | 282 | 254 | 308 | 450 | 560 | 445 | 400 | 370 | 12-22 | 245 | 747 | |
| 350 | 300 | 272 | 327 | 450 | 560 | 505 | 460 | 429 | 16-22 | 270 | 802 | |
| 400 | 338 | 308 | 368 | 535 | 580 | 565 | 515 | 480 | 16-26 | 305 | 991 | |
| 450 | 340 | 310 | 370 | 535 | 580 | 615 | 565 | 530 | 20-26 | 325 | 1037 | |
| 500 | 362 | 332 | 392 | 535 | 580 | 670 | 620 | 582 | 20-26 | 360 | 1127 | |
| 600 | 408 | 375 | 441 | 570 | 660 | 780 | 725 | 682 | 20-30 | 445 | 1377 | |
| 700 | 430 | 400 | 460 | 750 | 730 | 895 | 840 | 794 | 24-30 | 505 | 1496 | |
| 800 | 475 | 445 | 499 | 750 | 730 | 1015 | 950 | 901 | 24-30 | 560 | 1584 | |
| 900 | 490 | 460 | 520 | 750 | 730 | 1110 | 1050 | 1001 | 28-30 | 630 | 1676 | |
| 1000 | 565 | 530 | 600 | 900 | 750 | 1230 | 1160 | 1112 | 32-33 | 680 | 1760 | |
| 1200 | 623 | 571 | 675 | 1000 | 925 | 1455 | 1380 | 1328 | 36-36 | 795 | 2018 | |
| 1400 | 722 | 682 | 760 | 1000 | 925 | 1675 | 1590 | 1530 | 36-36 | 900 | 2363 | |
| 1600 | 815 | 770 | 860 | 1000 | 925 | 1915 | 1820 | 1750 | 40-36 | 1100 | 2723 | |
| 1800 | 880 | 830 | 930 | 1100 | 980 | 2115 | 2020 | 1950 | 44-39 | 1124 | 2844 | |
| 2000 | 970 | 920 | 1020 | 1100 | 980 | 2325 | 2230 | 2150 | 48-42 | 1292 | 3127 |
