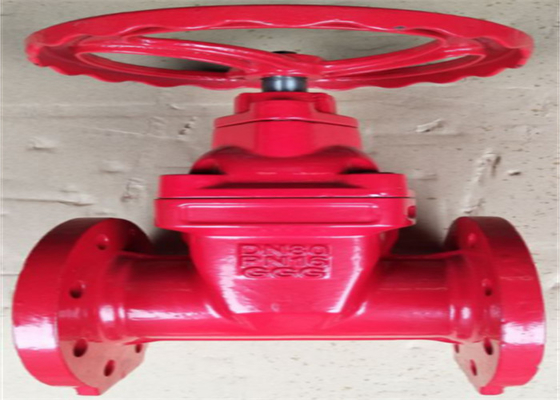

سوپاپ آتش گیت فلنج انتهایی داکتیل آهن 1.6 مگاپاسکال دریچه های ضد حریق

معرفی

شیر دریچه سیل سافت، شیر صنعتی، قسمت باز و بسته کننده شیر گیت سافت سیل دروازه است.جهت حرکت دروازه عمود بر جهت سیال است.شیر دروازه را فقط می توان به طور کامل باز و کاملاً بسته کرد، نه تنظیم و دریچه گاز.قوچ دارای دو سطح آب بندی است.دو سطح آب بندی متداول ترین شیر رم Mode یک گوه را تشکیل می دهند و زاویه گوه با پارامترهای شیر تغییر می کند.قطر اسمی DN50 ~ DN1200 است و دمای سرویس: ≤ 200 ℃.

اصل محصول

دروازه شیر دریچه گوه ای را می توان به یک کل تبدیل کرد که به آن شیر دروازه فولادی می گویند.همچنین می توان آن را به قوچ تبدیل کرد که می تواند تغییر شکل جزئی ایجاد کند تا قابلیت ساخت آن بهبود یابد و انحراف زاویه سطح آب بندی در فرآیند پردازش را جبران کند.به این نوع قوچ قوچ الاستیک گفته می شود.

دریچه های دریچه نمد نرم به دو دسته دریچه های دریچه ای نرم سیل ساقه بلندشونده و دریچه های دروازه ای سافت سیل غیر ساقه بلند تقسیم می شوند.به طور کلی روی میله بالابر رزوه های ذوزنقه ای وجود دارد.از طریق مهره وسط قوچ و شیار راهنما روی بدنه شیر، حرکت دورانی به حرکت خطی تبدیل می شود، یعنی گشتاور عملیاتی به رانش عملیاتی تبدیل می شود.هنگامی که دریچه باز می شود، زمانی که ارتفاع بالابر قوچ برابر با 1:1 برابر قطر دریچه باشد، کانال سیال کاملاً باز می شود، اما این موقعیت در حین کار قابل نظارت نیست.در استفاده واقعی، از راس میل سوپاپ به عنوان علامت استفاده می شود، یعنی موقعیتی که باز نمی شود به عنوان موقعیت کاملا باز آن استفاده می شود.به منظور در نظر گرفتن پدیده قفل شدن ناشی از تغییر دما، معمولاً آن را به موقعیت اوج باز می کنند و سپس 1 / 2-1 چرخش را به عنوان موقعیت شیر ​​کاملاً باز به عقب برمی گردانند.بنابراین، موقعیت باز کامل شیر باید با توجه به موقعیت رم (یعنی ضربه) تعیین شود.این نوع شیر معمولاً باید به صورت افقی در خط لوله نصب شود

بعد، ابعاد، اندازه
