جزئیات محصول:
پرداخت:
|

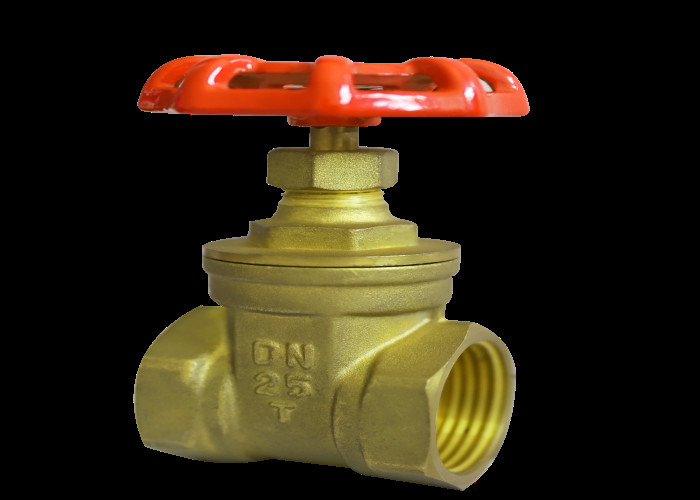

| نام محصول: | شیر آب برنجی | دمای کاری: | -20-200 ℃ |
|---|---|---|---|
| رنگ: | صورت برنجی | قدرت: | چرخ دستی |
| جنس بدنه: | برنجی | فشار: | فشار متوسط، فشار کم |
| رسانه ها: | آب، گاز، نفت | اندازه: | DN15 To100 |
| برجسته: | دریچه دروازه برنجی رزوه داخلی,شیر دروازه برنجی چرخ دستی,شیر برنجی سبک وزن برای آب |
||
این سری از شیرها برای محیط کار برای آب، بخار اشباع هوای مایع غیر خورنده و غیره مناسب است.
اقدامات احتیاطی برای ذخیره سازی، نصب و استفاده
1. شیر در انبار خشک نگهداری می شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت باید به طور منظم نگهداری شود.
3. این محصول را می توان در هر موقعیتی از خط لوله و هر خط لوله نصب کرد و شرایط کار باید مطابق با الزامات در مشخصات عملکرد باشد.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط در صورتی انجام می شود که الزامات را برآورده کند.
5. قبل از نصب، حفره داخلی لوله و شیر باید تمیز شود.
6. پس از نصب محصول، نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت دسته باید با جهت شیار سر مربعی میل سوپاپ مطابقت داشته باشد.
| DN | ال | اچ | D | ب |
| 15 | 43.5 | 71 | 53 | 14 |
| 20 | 45.5 | 77 | 59.5 | 17 |
| 25 | 49 | 85.5 | 59.5 | 21.5 |
| 32 | 55.5 | 105.5 | 73.5 | 27 |
| 40 | 59 | 113.5 | 73.5 | 31.5 |
| 50 | 63 | 130 | 78 | 40 |
| 65 | 88 | 170 | 98 | 56 |
| 80 | 93 | 190 | 108 | 67 |
| 100 | 92 | 213 | 142 | 75 |
| بدن | Hpb59-1 |
| دیسک | Hpb59-1 |
| ساقه | Hpb59-1 |
| واشر | PTFE |
| چرخ دستی | HT200 |
| بسته بندی | PTFE |
