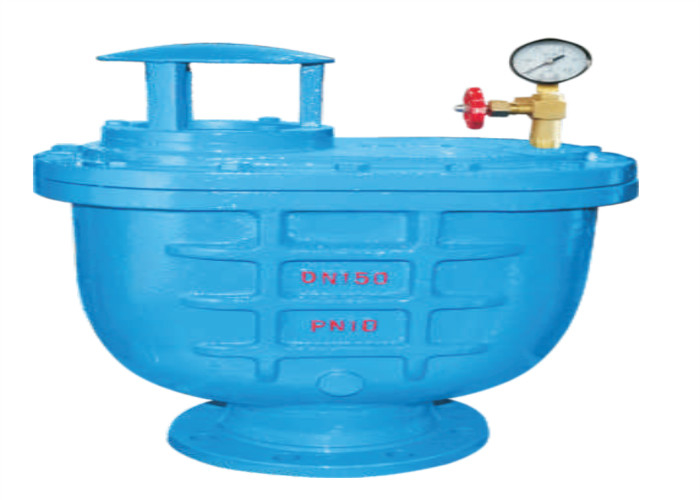

سوپاپ اگزوز کامپوزیت استوانه ای چدن داکتیل CARX دریچه هوا فلنجدار

ساختار و کاربرد

بدنه سوپاپ بشکه ای شکل است و قسمت داخلی سوپاپ شامل توپ شناور فولادی ضد زنگ، اهرم و دیسک سوپاپ است.این شیر در خروجی پمپ یا در خط لوله تامین و توزیع آب نصب می شود تا هوای انباشته شده در لوله را حذف کند تا بازده سرویس خط لوله و پمپ آب بهبود یابد.هنگامی که فشار منفی در لوله ایجاد می شود، شیر به سرعت هوای خارجی را می مکد تا از آسیب دیدن خط لوله در اثر فشار منفی جلوگیری کند.

اصل عمل

هنگامی که تزریق آب در لوله شروع می شود، دیسک سوپاپ برای مقدار زیادی اگزوز در موقعیت باز قرار می گیرد.هنگامی که هوا تخلیه می شود، دریچه با آب پر می شود، توپ شناور بالا می رود، دیسک سوپاپ را به سمت بسته شدن هدایت می کند و خروج اگزوز را متوقف می کند.هنگامی که لوله به طور معمول حمل می شود، اگر مقدار کمی هوا در شیر جمع شود، سطح آب در شیر کاهش می یابد، توپ شناور پایین می آید و هوا از سوراخ کوچک خارج می شود.هنگامی که پمپ آب متوقف می شود، آب در لوله خالی می شود یا فشار منفی در لوله ایجاد می شود.در این زمان، دوشاخه به سرعت برای استنشاق هوا باز می شود تا از ایمنی خط لوله اطمینان حاصل شود

بعد، ابعاد، اندازه
