جزئیات محصول:
پرداخت:
|
| رسانه ها: | آب، نفت، گاز | قدرت: | کتابچه راهنمای |
|---|---|---|---|
| مواد: | چدن یا چدن داکتیل | فشار: | 1.6 mpa |
| ساختار: | کره زمین | استاندارد یا غیر استاندارد: | استاندارد |
| برجسته: | چدن شیر گلوب ضد خوردگی,چدن شیر گلوب 1.6 مگاپاسکال,شیر توقف فلنج دار گلوب |
||

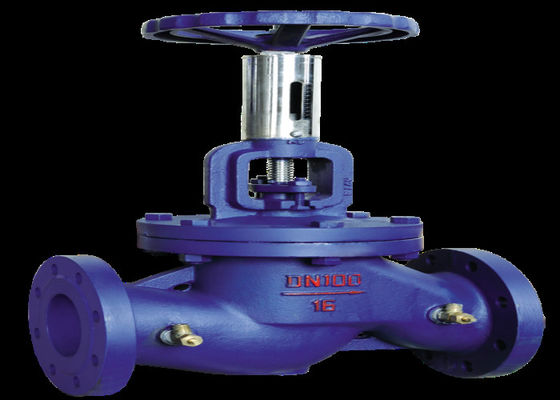

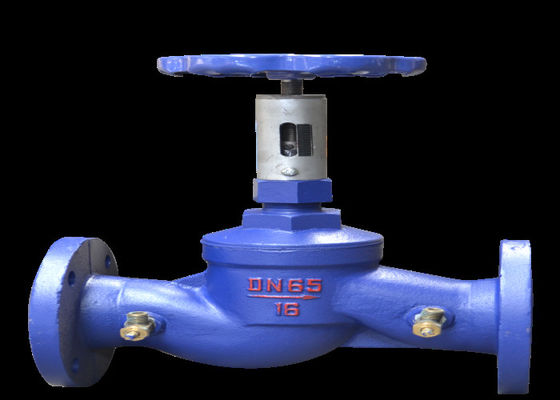

شیر تعادل شیری با عملکردهای خاص و محصولی ایده آل برای صرفه جویی در انرژی است.این ویژگی جریان خوبی دارد، می تواند به طور منطقی جریان را توزیع کند و مشکل عدم تعادل هیدرولیک در شبکه لوله را حل کند.این می تواند به طور دقیق افت فشار و جریان را تنظیم کند و وضعیت جریان محیط را در شبکه لوله بهبود بخشد تا به هدف تعادل متوسط برسد.
1. محصول دارای یک نشانگر باز و دستگاه قفل باز، و یک شیر اندازه گیری فشار کوچک برای اندازه گیری جریان است.با استفاده از یک ابزار هوشمند خاص، مقدار باز شدن محاسبه شده در طراحی را وارد کنید.هنگامی که جریان مطابق با الزامات طراحی باشد، می توان آن را قفل کرد.این می تواند جریان ثابت را تضمین کند و تعادل هیدرولیکی و حرارتی سیستم را به طور کامل تحقق بخشد.
2. شیر از بدنه سوپاپ، دیسک سوپاپ، پوشش سوپاپ، میل سوپاپ و چرخ دستی تشکیل شده است.
3. چرخ دستی و میل سوپاپ را بچرخانید تا دیسک سوپاپ را به سمت بالا یا پایین هدایت کند تا تنظیم جریان را درک کنید.
| تیبله |
DN |
(میلی متر) | |||||||
| ال | D | D1 | D2 | bf | Z-Φd | اچ | D0 | ||
| JP41F-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 168 | 80 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 220 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 17-2 | 4-Φ18 | 245 | 120 | |
| 50 | 230 | 160 | 125 | 100 | 19-2 | 4-Φ18 | 285 | 120 | |
| 65 | 290 | 180 | 145 | 120 | 19-2 | 4-Φ18 | 330 | 140 | |
| 80 | 310 | 195 | 160 | 135 | 21-2 | 8-Φ18 | 480 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 23-2 | 8-Φ18 | 490 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 25-2 | 8-Φ18 | 590 | 280 | |
| 150 | 480 | 280 | 240 | 210 | 27-2 | 8-Φ23 | 615 | 320 | |
