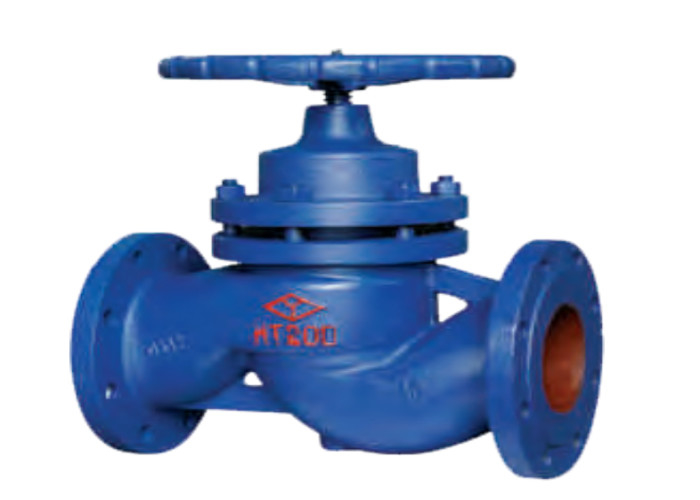

دریچه فلنج فلنجی سوپاپ چدنی جنس چدن 1.6 مگاپاسکال فلنجدار گلوب

استفاده


این شیر را می توان برای باز و بسته کردن خطوط لوله و تجهیزات با محیط های غیر خورنده استفاده کرد و به طور کلی نه برای دریچه گاز.


اصل ساختار و عمل


این شیر از بدنه سوپاپ، پوشش سوپاپ، پیستون، حلقه آب بندی، تکیه گاه، میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.با چرخاندن چرخ دستی، میله سوپاپ می چرخد ​​و بالا می رود یا پایین می آید، به طوری که پیستون را به سمت بالا و پایین می برد تا باز یا بسته شود.سوراخ کوچک روی درپوش شیر برای تشخیص نشتی استفاده می شود


ویژگی های شیر


1. ساختار معقول و جمع و جور است، حجم کوچک است، ظاهر بدنه دریچه بشکه یا جریان است، و شکل زیبا است.
2. باز و بسته، و مهر و موم امن و قابل اعتماد است.
3. صندلی سوپاپ قابل تعویض است.
4. دارای ویژگی های جریان خوب است، می تواند به طور منطقی جریان را توزیع کند و مشکل عدم تعادل هیدرولیک در شبکه لوله را حل کند.


اقدامات احتیاطی در نگهداری، نصب و استفاده


1. این محصول باید در انبار خشک نگهداری شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. تعمیر و نگهداری منظم برای ذخیره سازی طولانی مدت مورد نیاز است.
3. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط پس از برآورده شدن الزامات قابل انجام است.
4. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.
5. هنگامی که شیر باز است، پیچ درگاه میانی را سفت نکنید.
6. پس از نصب محصول، نباید تحت نیروی خارجی زیاد قرار گیرد.
7. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد.
8. هنگام راه اندازی شیر جدید، مهره های روی درپوش شیر باید یکی یکی سفت شوند.این عملیات باید ظرف یک ساعت پس از رسیدن شیر به دمای عملیاتی انجام شود و شیر باید کاملا بسته شود.
9. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.هنگامی که از آن به عنوان شیر انتهایی استفاده می شود، لوله یا ژاکت همراه باید برای گرمایش استفاده شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.
10. نصب و استفاده از آن بر روی خط لوله دارای ارتعاش یا تغییر سریع دمای متوسط ​​ممنوع است.
11. چرخ عقربه را در جهت عقربه های ساعت بچرخانید تا بسته شود و برعکس برای باز شدن.
12. این محصول را می توان در هر جهت نصب کرد، اما توجه داشته باشید که جهت جریان متوسط ​​با جهت فلش روی بدنه شیر مطابقت دارد.


ابعاد
