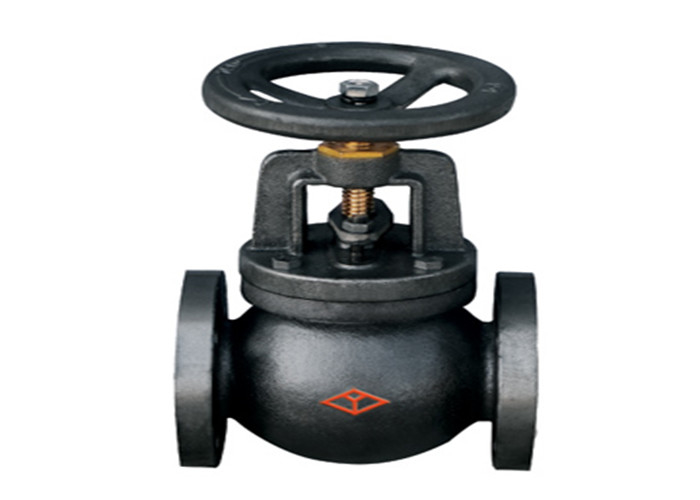

| نام محصول: | شیر گلوب فلنج دار | جنس بدنه: | فولاد کربن |
|---|---|---|---|
| متوسط: | گاز نفت آب | اندازه: | DN50-DN200MM |
| ارتباط: | انتهای فلنج | رنگ: | درخواست مشتری |
| نوع سوپاپ: | دریچه جهان | قدرت: | کتابچه راهنمای |
| فشار: | فشار متوسط | دمای رسانه: | دمای متوسط |
| برجسته: | شیر گلوب فلنجی استاندارد کره,شیر گلوب فلنجی فشار 10 کیلویی,نوع فلنج شیر گلوب فولادی ریخته گری |
||
این شیر عمدتاً برای قطع یا اتصال محیط در خط لوله استفاده می شود.معمولاً برای تنظیم جریان استفاده نمی شود،ماده اصلی WCB فولاد کربنی است، دمای قابل اجرا -29 ~ 220 ℃، متوسط قابل اجرا: آب، روغن، بخار
1. شیر متصل به فلنج است و مطابق با استاندارد KS B 2361 است.
2. شیر از بدنه سوپاپ، کاپوت، دیسک، میله سوپاپ، مهره میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.میله سوپاپ با چرخاندن چرخ دستی می چرخد و میله سوپاپ دیسک را به سمت بالا یا پایین هدایت می کند تا به هدف باز و بسته شدن برسد.
1. ساختار معقول و فشرده است و حجم کم است.بدنه دریچه به شکل بشکه یا به شکل ساده است و شکل آن زیبا است.
2. گشتاور باز و بسته شدن کوچک، آب بندی ایمن و قابل اعتماد.
| تایپ کنید | DN | L | D | D1 | D2 | bf | Z-Φd | اچ1 | اچ2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
