جزئیات محصول:
پرداخت:
|

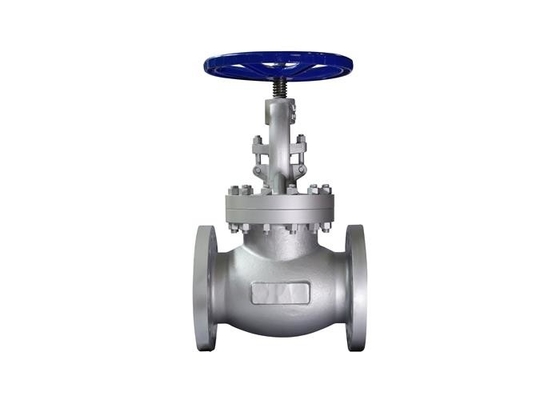

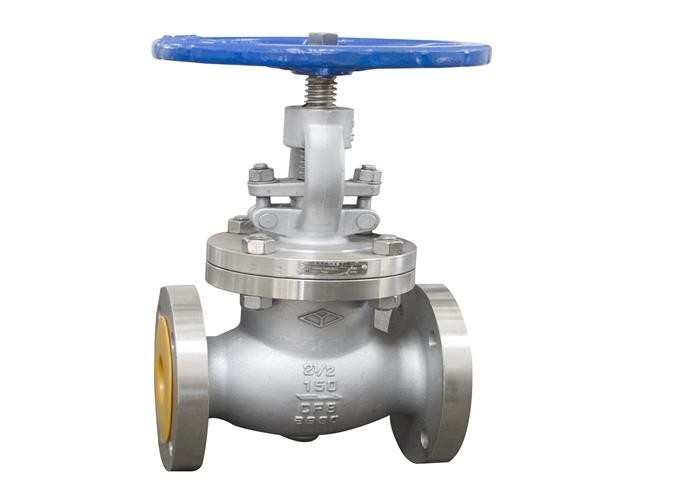

| نام محصول: | شیر گلوب فلنج دار | استاندارد یا غیر استاندارد: | استاندارد |
|---|---|---|---|
| جنس بدنه: | فولاد ضد زنگ | اندازه: | DN15-DN150mm |
| متوسط: | آب نفت گاز، آب | رنگ: | رنگ ضد زنگ |
| نوع اتصال: | فلنج | دمای مناسب: | ≤200℃ |
| برجسته: | شیر گلوب فلنج دار dn150 میلی متری,شیر گلوب فلنج دار استاندارد api,شیر گلوب فشاری 150 پوندی فلنج دار |
||
این شیر عمدتاً برای اتصال یا قطع محیط در خط لوله استفاده می شود.به طور کلی، نیازی به تنظیم جریان نیست.
1. این شیر فلنج متصل است و اندازه فلنج باید با استاندارد ANSI B 16.5 مطابقت داشته باشد.
2. این شیر از بدنه سوپاپ، کاپوت، دیسک، ساقه، مهره ساقه، چرخ دستی و سایر قطعات تشکیل شده است.با چرخاندن چرخ دستی، ساقه می چرخد و ساقه دیسک را به سمت بالا یا پایین می راند تا به هدف باز و بسته شدن برسد.
| تایپ کنید | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| نام قطعه | مواد |
| بدنه، کاپوت | CF8 |
| دیسک | CF8 |
| ساقه | F304 |
| مهره ساقه ای | ZCuAI10Fe3 |
| شکست احتمالی | علت شکست | روش حذف |
| نشتی سطح آب بندی |
1. بین سطوح آب بندی موارد مختلف و کثیفی وجود دارد. 2. سطح آب بندی آسیب دیده است. |
1 کثیفی و مواد مختلف روی سطح آب بندی را تمیز کنید. 2. سطح آب بندی را دوباره تمیز کنید. |
| نشت پرکننده |
1. غده بسته بندی سفت نشده است. 2. پرکننده ناکافی. 3. خرابی بسته بندی. |
1. بسته بندی را به طور یکنواخت فشرده کنید. 2. فیلر اضافه کنید. 3. با بسته بندی جدید جایگزین کنید. |
|
نشتی سطح آب بندی اتصال فلنج |
1. پیچ و مهره های فلنج وسط سفت نشده اند یا سفتی ناهموار است. 2. سطح آب بندی فلنج اتصال آسیب دیده است |
1. پیچ ها را به طور مساوی سفت کنید. 2. سطح آب بندی فلنج را دوباره تمیز کنید. |
