جزئیات محصول:
پرداخت:
|

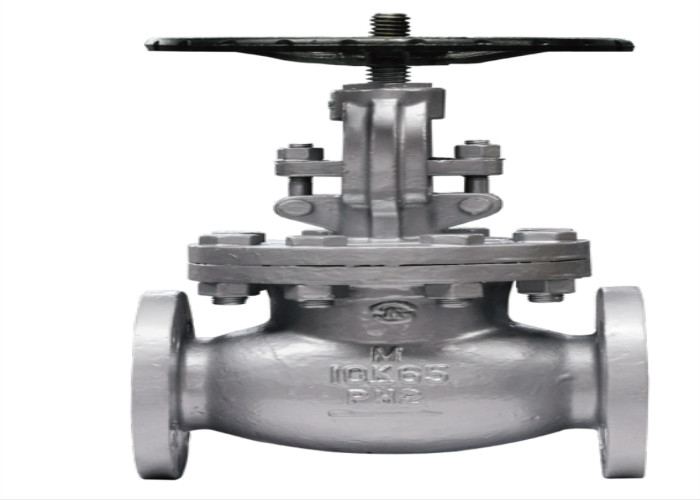

| نام محصول: | شیر گلوب فلنج دار | جنس بدنه: | فولاد کربن |
|---|---|---|---|
| ارتباط: | انتهای فلنج، RF | رنگ: | درخواست مشتری، نقره ای سفید |
| استاندارد: | KS | فشار: | 10 هزار |
| دمای رسانه: | ≤120 ℃ | رسانه ها: | آب، نفت، گاز، بخار |
| برجسته: | شیر گلوب فلنج دار 10 کیلویی,شیر گلوب فلنج دار با دمای بالا,نوع فلنج شیر گلوب 10 کیلویی |
||
این شیر عمدتاً برای اتصال یا قطع محیط در خط لوله استفاده می شود.به طور کلی، نیازی به تنظیم جریان نیست
1. ساختار معقول و فشرده است و حجم آن کم است.بدنه دریچه بشکه ای شکل یا روان است و شکل آن زیبا است.
2. گشتاور باز و بسته شدن کوچک است و مهر و موم ایمن و قابل اعتماد است
| تایپ کنید |
فشار |
تست فشار | دمای مناسب ℃ | متوسط مناسب | |
|
قدرت (آب) MPa |
محصور کردن (آب) MPa |
||||
|
J41H-10K
|
10 هزار | 2.1 | 1.6 | -10 ~ 120 ℃ | بخار آب |
| تایپ کنید | DN | L | دی | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| نام قطعه | مواد |
| کاپوت بدنه |
WCB |
| ساقه |
25 |
| مهره ساقه ای |
2Cr13 |
| دیسک |
ZCuAl10Fe3 |
