جزئیات محصول:
پرداخت:
|

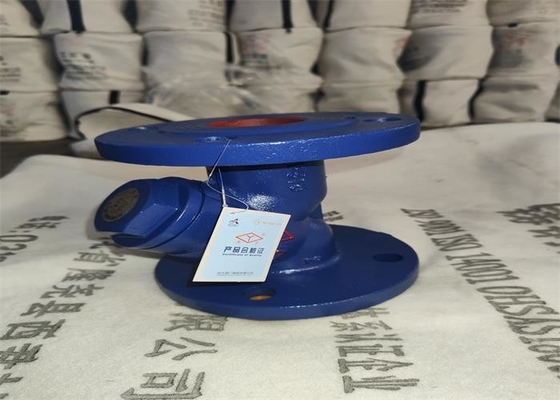

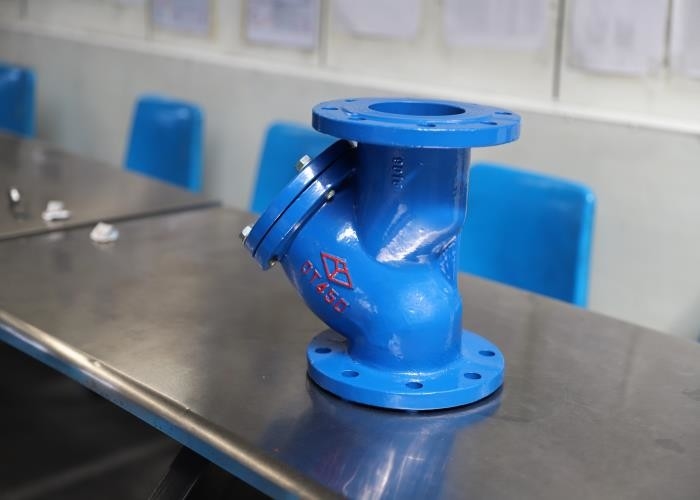

| نام محصول: | شیر صافی Y | ارتباط: | انتهای فلنج |
|---|---|---|---|
| رنگ: | درخواست مشتری آبی | تایپ کنید: | صافی نوع Y. |
| اندازه: | DN15~DN600 | جنس بدنه: | چدن |
| فشار: | 1.0 ~ 1.6 mpa | دمای رسانه: | ≤200 ℃ |
| برجسته: | شیر صافی ساختار بلند y,شیر صافی dn15 y,شیر صافی نوع dn600 y |
||
ویژگی های شیر:
1. شکل ساده، تکنولوژی ساخت خوب، دامنه کاربرد وسیع، نصب آسان.
2. ساختار معقول و فشرده، ظاهر کامل، می تواند ناخالصی ها را در محیط کار فیلتر کند.
3. محیط می تواند از طریق جهت ورودی شیر جریان یابد، از طریق فیلتر فیلتر شود و از خروجی خارج شود تا به هدف فیلتراسیون برسد.
| تایپ کنید | DN | اندازه (میلی متر) | |||||||
| L (طولانی) | L (کوتاه) | دی | دی1 | دی2 | bf (طولانی) | bf (کوتاه) | Z-Φd | ||
GL41H-16 GL41آH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| نام قطعه | مواد |
| بدنه، کاپوت | HT200/QT450-10 |
| فیلتر کنید | 201/304 |
| پیچ، مهره | 25/35 |
1. این محصول برای فشار اسمی ≤ 1.6mpa، دمای 0℃~120 ℃ آب، ≤ 0.2mpa بخار اشباع شده، خط لوله نفت مناسب است، می تواند خاک، بارش، زنگ زدگی و سایر زباله ها را در محیط فیلتر کند.
2. شیر از محیط به ورودی، از طریق فیلتر برای رسیدن به هدف فیلتراسیون، خروج از خروجی است.
1. این محصول بر روی خط لوله نصب می شود تا ناخالصی های موجود در خط لوله را فیلتر کند و از عملکرد عادی شیرها یا تجهیزات محافظت کند.
2. لوله را برای نصب محصول دور بزنید.
3. حفره لوله و شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
5. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.به عنوان شیر انتهایی، باید با یک لوله یا ژاکت گرم شود تا دمای دیواره لوله به زیر 0 ℃ کاهش یابد.
6. نصب و استفاده در خط لوله تحت ارتعاش یا تغییرات سریع دمای متوسط اکیداً ممنوع است.
7. محصول معمولاً در ورودی شیر کاهنده فشار، شیر کنترل هیدرولیک و سایر تجهیزات نصب می شود.موقعیت نصب باید 6-10 برابر از قطر شیر حفاظتی باشد و جهت جریان محیط باید با جهت پیکان روی بدنه شیر مطابقت داشته باشد.در غیر این صورت، نمی توان به اثر فیلترینگ دست یافت.
8. لوله و حفره شیر باید قبل از نصب تمیز شود.چرخه تمیز کردن ظرف 3 سال پس از نصب و استفاده به شرح زیر و یک بار در سال پس از 3 سال می باشد.
· فشار اسمی: 1.6mpa
· قطر اسمی: DN32-450mm
· دما و محیط قابل اجرا:
· مواد اصلی چدن خاکستری، دمای قابل اجرا 0℃ ~ 120 ℃، متوسط قابل اجرا: آب، ≤ 1.0mpa بخار، محصولات نفتی.
· مواد اصلی چدن انعطاف پذیر، دمای قابل اجرا 0℃ ~ 200 ℃، متوسط قابل اجرا: آب، ≤ 1.0mpa بخار، محصولات نفتی.
· طراحی و ساخت: GB/T12233 به شیر گلوب آهن جهانی شیر و شیر چک بالابر مراجعه کنید.
· طول سازه: طول ساختار شیر فلزی GB/T12221 یا استاندارد سازنده
· انتهای اتصال: فلنج چدنی یکپارچه JB/T 78
· بازرسی و تست: تست فشار شیر صنعتی GB/T13927
