جزئیات محصول:
پرداخت:
|

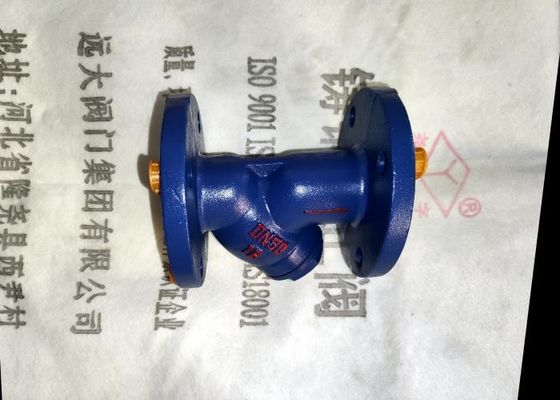

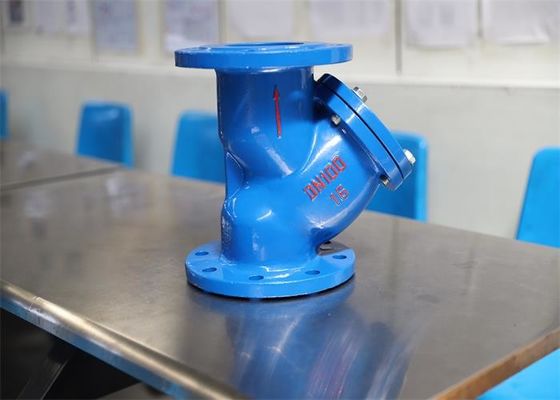

| نام محصول: | شیر صافی Y | ارتباط: | انتهای فلنج |
|---|---|---|---|
| رنگ: | درخواست مشتری آبی | تایپ کنید: | صافی نوع Y. |
| اندازه: | DN40 ~ DN200 | جنس بدنه: | چدن |
| فشار: | 1.0 ~ 1.6 mpa | دمای رسانه: | ≤200 ℃ |
| برجسته: | شیر صافی نوع dn40 y,ساختار کوتاه y نوع شیر صافی,اتصال انتهای فلنج y شیر صافی |
||
ویژگی های شیر:
1. شکل ساده، تکنولوژی ساخت خوب، دامنه کاربرد وسیع، نصب آسان.
2. ساختار معقول و فشرده، ظاهر کامل، می تواند ناخالصی ها را در محیط کار فیلتر کند.
3. محیط می تواند از طریق جهت ورودی شیر جریان یابد، از طریق فیلتر فیلتر شود و از خروجی خارج شود تا به هدف فیلتراسیون برسد.
| تایپ کنید | DN | اندازه (میلی متر) | |||||||
| L (طولانی) | L (کوتاه) | دی | دی1 | دی2 | bf (طولانی) | bf (کوتاه) | Z-Φd | ||
GL41H-16 GL41آH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| نام قطعه | مواد |
| بدنه، کاپوت | HT200/QT450-10 |
| فیلتر کنید | 201/304 |
| پیچ، مهره | 25/35 |
1. این محصول بر روی خط لوله نصب می شود تا ناخالصی های موجود در خط لوله را فیلتر کند و از عملکرد عادی شیرها یا تجهیزات محافظت کند.
2. لوله را برای نصب محصول دور بزنید.
3. حفره لوله و شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
5. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.به عنوان شیر انتهایی، باید با یک لوله یا ژاکت گرم شود تا دمای دیواره لوله به زیر 0 ℃ کاهش یابد.
6. نصب و استفاده در خط لوله تحت ارتعاش یا تغییرات سریع دمای متوسط اکیداً ممنوع است.
7. محصول معمولاً در ورودی شیر کاهنده فشار، شیر کنترل هیدرولیک و سایر تجهیزات نصب می شود.موقعیت نصب باید 6-10 برابر از قطر شیر حفاظتی باشد و جهت جریان محیط باید با جهت پیکان روی بدنه شیر مطابقت داشته باشد.در غیر این صورت، نمی توان به اثر فیلترینگ دست یافت.
8. لوله و حفره شیر باید قبل از نصب تمیز شود.چرخه تمیز کردن ظرف 3 سال پس از نصب و استفاده به شرح زیر و یک بار در سال پس از 3 سال می باشد.
1. این محصول برای فشار اسمی ≤ 1.6mpa، دمای 0℃~120 ℃ آب، ≤ 0.2mpa بخار اشباع شده، خط لوله نفت مناسب است، می تواند خاک، بارش، زنگ زدگی و سایر زباله ها را در محیط فیلتر کند.
2. شیر از محیط به ورودی، از طریق فیلتر برای رسیدن به هدف فیلتراسیون، خروج از خروجی است.
· فشار اسمی: 1.6mpa
· قطر اسمی: DN32-450mm
· دما و محیط قابل اجرا:
· مواد اصلی چدن خاکستری، دمای قابل اجرا 0℃ ~ 120 ℃، متوسط قابل اجرا: آب، ≤ 1.0mpa بخار، محصولات نفتی.
· مواد اصلی چدن انعطاف پذیر، دمای قابل اجرا 0℃ ~ 200 ℃، متوسط قابل اجرا: آب، ≤ 1.0mpa بخار، محصولات نفتی.
· طراحی و ساخت: GB/T12233 به شیر گلوب آهن جهانی شیر و شیر چک بالابر مراجعه کنید.
· طول سازه: طول ساختار شیر فلزی GB/T12221 یا استاندارد سازنده
· انتهای اتصال: فلنج چدنی یکپارچه JB/T 78
· بازرسی و تست: تست فشار شیر صنعتی GB/T13927
