جزئیات محصول:
پرداخت:
|

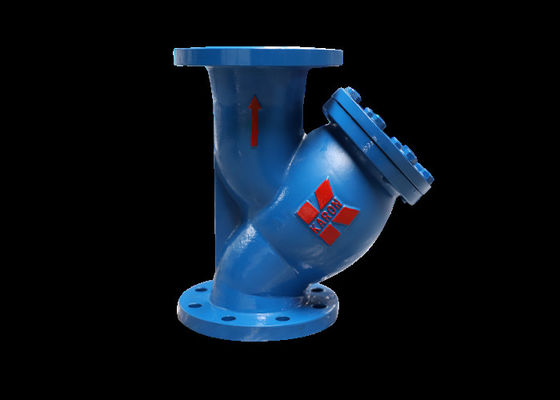

| نام محصول: | شیر صافی Y | ارتباط: | انتهای فلنج |
|---|---|---|---|
| اندازه: | DN65~DN200 | رنگ: | درخواست مشتری آبی |
| جنس بدنه: | چدن | تایپ کنید: | صافی نوع Y. |
| فشار: | 1.0 ~ 1.6 mpa | دمای رسانه: | ≤200 ℃ |
| برجسته: | شیر صافی فیلتر y,شیر صافی 60 میلی متر y,شیر صافی نوع 60 میلی متر y |
||
ویژگی های شیر:
1. شکل ساده، تکنولوژی ساخت خوب، دامنه کاربرد وسیع، نصب آسان.
2. ساختار معقول و فشرده، ظاهر کامل، می تواند ناخالصی ها را در محیط کار فیلتر کند.
3. محیط می تواند از طریق جهت ورودی شیر جریان یابد، از طریق فیلتر فیلتر شود و از خروجی خارج شود تا به هدف فیلتراسیون برسد.
| نام قطعه | مواد |
| بدنه، کاپوت | HT200 |
| فیلتر کنید | 304 |
| تایپ کنید | (DN) | اندازه | ||||||
| L | ب | سی | دی | E | اف | اچ | ||
| 65 | 285 | 22 | 4×Φ19 | 2±65 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| تایپ کنید | فشار (MPa) | تست فشار MPa | دما℃ | متوسط |
| قدرت (آب) | ||||
| (KS)YDST | 1.0 | 2.0 | -10 ~ 200 ℃ | بخار |
1. این محصول بر روی خط لوله نصب می شود تا ناخالصی های موجود در خط لوله را فیلتر کند و از عملکرد عادی شیرها یا تجهیزات محافظت کند.
2. لوله را برای نصب محصول دور بزنید.
3. حفره لوله و شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
5. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.به عنوان شیر انتهایی، باید با یک لوله یا ژاکت گرم شود تا دمای دیواره لوله به زیر 0 ℃ کاهش یابد.
6. نصب و استفاده در خط لوله تحت ارتعاش یا تغییرات سریع دمای متوسط اکیداً ممنوع است.
7. محصول معمولاً در ورودی شیر کاهنده فشار، شیر کنترل هیدرولیک و سایر تجهیزات نصب می شود.موقعیت نصب باید 6-10 برابر از قطر شیر حفاظتی باشد و جهت جریان محیط باید با جهت پیکان روی بدنه شیر مطابقت داشته باشد.در غیر این صورت، نمی توان به اثر فیلترینگ دست یافت.
8. لوله و حفره شیر باید قبل از نصب تمیز شود.چرخه تمیز کردن ظرف 3 سال پس از نصب و استفاده به شرح زیر و یک بار در سال پس از 3 سال می باشد.
1. این محصول برای فشار اسمی ≤ 1.6mpa، دمای 0℃~120 ℃ آب، ≤ 0.2mpa بخار اشباع شده، خط لوله نفت مناسب است، می تواند خاک، بارش، زنگ زدگی و سایر زباله ها را در محیط فیلتر کند.
2. شیر از محیط به ورودی، از طریق فیلتر برای رسیدن به هدف فیلتراسیون، خروج از خروجی است.
· فشار اسمی: 1.6mpa
· قطر اسمی: DN32-450mm
· دما و محیط قابل اجرا:
· مواد اصلی چدن خاکستری، دمای قابل اجرا 0℃ ~ 120 ℃، متوسط قابل اجرا: آب، ≤ 1.0mpa بخار، محصولات نفتی.
· مواد اصلی چدن انعطاف پذیر، دمای قابل اجرا 0℃ ~ 200 ℃، متوسط قابل اجرا: آب، ≤ 1.0mpa بخار، محصولات نفتی.
· طراحی و ساخت: GB/T12233 به شیر گلوب آهن جهانی شیر و شیر چک بالابر مراجعه کنید.
· طول سازه: طول ساختار شیر فلزی GB/T12221 یا استاندارد سازنده
· انتهای اتصال: فلنج چدنی یکپارچه JB/T 78
· بازرسی و تست: تست فشار شیر صنعتی GB/T13927
