| نام محصول: | شیر آب برنجی | نام: | شیر دروازه |
|---|---|---|---|
| ارتباط: | نخ دار | متوسط: | هوا، آب، نفت |
| اندازه: | DN15 To100 | جنس بدنه: | برنجی |
| رنگ: | صورت برنجی | فشار: | فشار متوسط |
| برجسته: | شیر دریچه اتصال رزوه ای 1.6 مگا پاسکال,شیر آب برنجی 1.6 مگا پاسکال,شیر آب برنجی رزوه ای |
||

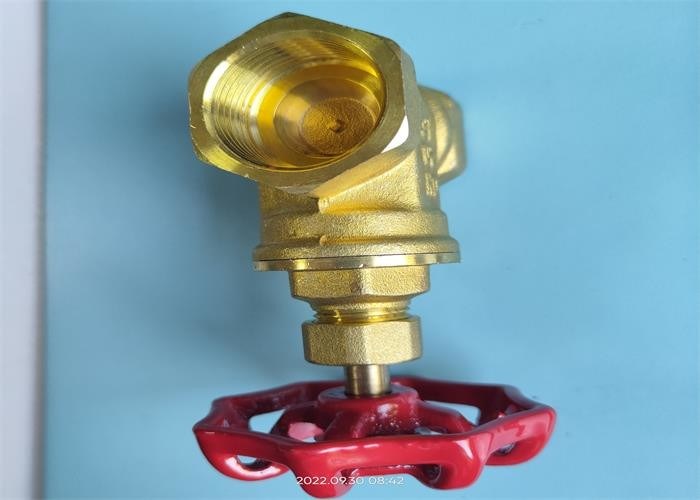

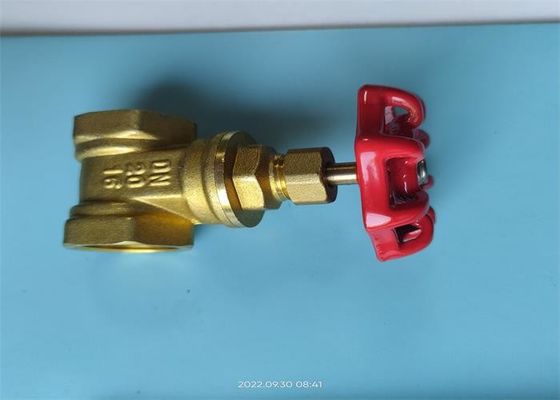

این شیر از بدنه سوپاپ، روکش سوپاپ، صفحه دروازه، میل سوپاپ و چرخ دستی تشکیل شده است.چرخ دستی را بچرخانید تا میل سوپاپ را بچرخانید تا دروازه بتواند بالا یا پایین بیاید تا باز یا بسته شدن آن مشخص شود.
| جی | اندازه (میلی متر) | ||
| L | اچ | دی0 | |
| 1/2 | 43.5 | 71 | Φ53 |
| 3/4 | 45 | 77 | Φ59.5 |
| 1 | 49 | 85.5 | Φ59.5 |
| 11/4 | 55.5 | 105.5 | Φ73.5 |
| 11/2 | 59 | 113.5 | Φ73.5 |
| 2 | 63 | 130 | Φ78 |
| نام قطعه | مواد |
| بدنه / کاپوت | برنج |
| چرخ دستی | آهن خاکستری |
| دیسک | برنج |
| ساقه | برنج |
| تایپ کنید |
فشار (MPa) |
تست فشار | دما ℃ | متوسط | |
|
پوسته (آب MPa |
مهر (آب) MPa |
||||
| Z15W-16T | 1.6 | 2.4 | 0.6 | -20 تا 150 ℃ | آب / گاز داخلی |
1. این شیر در انبار خشک نگهداری می شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
4. لوله و حفره شیر باید قبل از نصب تمیز شود.
5. محصول نباید پس از نصب تحت یک نیروی خارجی زیاد قرار گیرد.
6. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد.
7. چرخ دستی را در جهت عقربه های ساعت بچرخانید تا بسته شود و بالعکس.
