جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر آب برنجی | جنس بدنه: | برنجی |
|---|---|---|---|
| رنگ: | صورت برنجی | دمای کاری: | -10 تا 150 درجه سانتی گراد |
| اندازه: | DN15 To100 | متوسط: | هوا، آب، نفت |
| ارتباط: | نخ دار | فشار: | 1.6 مگاپاسکال |
| برجسته: | شیر توپی رزوه ای PTFE,شیر توپی رزوه ای 1.6 مگاپاسکال,شیر آب برنجی PTFE سیل |
||
این شیر برای دمای ≤150 ℃ آب، بخار و روغن و سایر خط لوله های متوسط غیر خورنده برای باز و بسته شدن استفاده می شود.

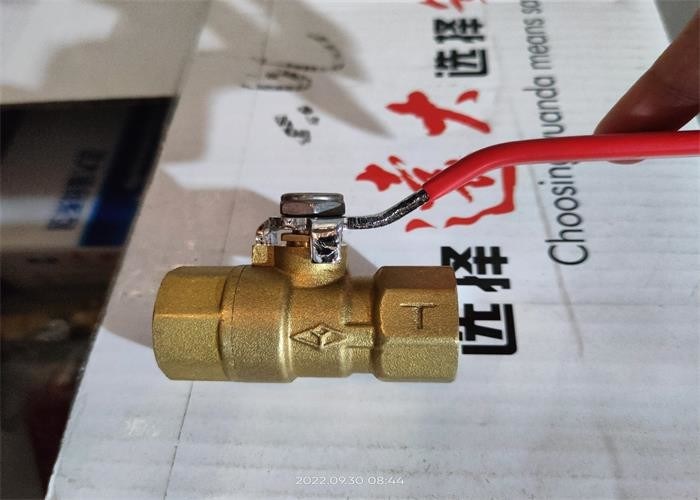

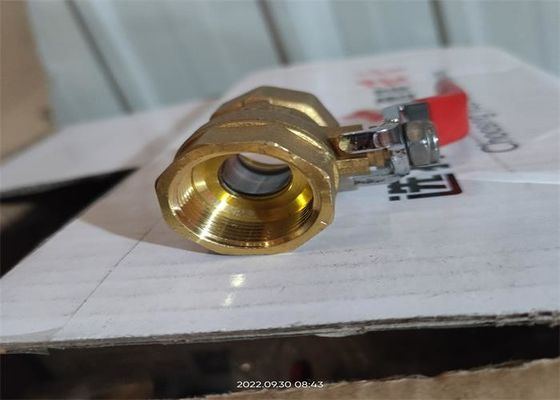

Q11f-16t از بدنه سوپاپ، توپ، ساقه سوپاپ، دسته و سایر قطعات تشکیل شده است.دسته موازی با محور لوله است تا نشان دهد که شیر در وضعیت باز است و عمود بر محور لوله است تا نشان دهد که شیر در وضعیت بسته است.دستگیره 90 درجه چرخانده شده تا باز و بسته شدن آن مشخص شود.
| تایپ کنید | جی | اندازه (میلی متر) | ||
| L | اچ | من | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 11/4 | 77.5 | 61 | 100 | |
| 11/2 | 88 | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| نام قطعه | مواد |
| بدن | HPb59-1 |
| توپ | HPb59-1 |
| ساقه | HPb59-1 |
| مهر | PTFE |
| تایپ کنید |
فشار (MPa) |
تست فشار | دما℃ | متوسط | |
|
پوسته (آب) MPa |
مهر (آب) MPa |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20 تا 150 درجه سانتیگراد | آب، گاز خط لوله داخلی ≤ 0.4mpa، هوا ≤ 0.6mpa، مایع غیر خورنده |
1. این شیر در انبار خشک نگهداری می شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت باید به طور منظم نگهداری شود.
3. محصول را می توان در هر موقعیت و هر خط لوله ای نصب کرد و شرایط کار باید مطابق با الزامات در مشخصات عملکرد باشد.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. پس از نصب، محصول نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت دسته باید با جهت شیار مربع ساقه مطابقت داشته باشد
