جزئیات محصول:
پرداخت:
|

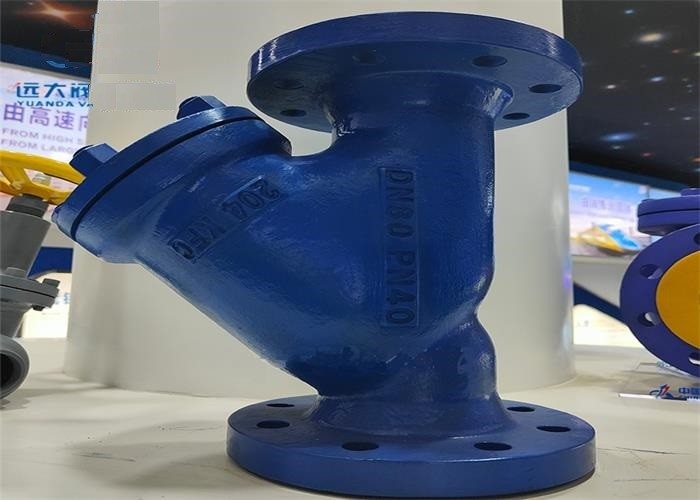

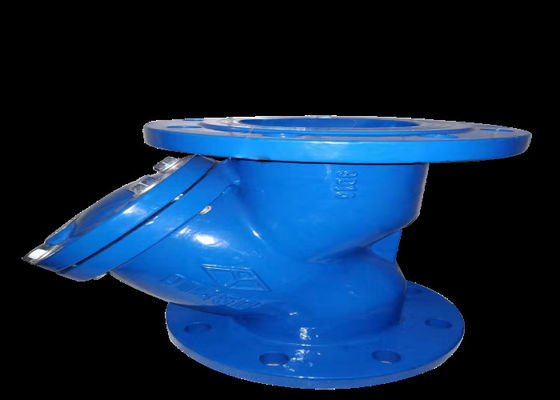

| نام محصول: | شیر صافی Y | نام: | شیر فیلتر فلنج |
|---|---|---|---|
| اندازه: | DN50~DN200 | ارتباط: | انتهای فلنج |
| مش: | 10 تا 100 | رنگ: | آبی، درخواست مشتری |
| رسانه ها: | آب، نفت، گاز | فشار: | فشار متوسط |
| برجسته: | دریچه صافی استاندارد y,شیر صافی dn50 سایز y,شیر صافی dn50 نوع y |
||
این محصول برای فشار اسمی ≤1.6MPa، دمای 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C آب، ≤ 0.2MPa بخار اشباع شده، خط لوله نفت مناسب است، می تواند کثیفی، بارش، زنگ زدگی و سایر زباله ها را فیلتر کند. متوسط.
فیلتر نوع Y یک دستگاه فیلتر ضروری برای انتقال سیستم خط لوله متوسط است.فیلتر نوع Y معمولاً در ورودی شیر فشار شکن، شیر فشار شکن، شیر سطح آب یا سایر تجهیزات نصب می‌شود تا ناخالصی‌های موجود در محیط را حذف کند تا از استفاده عادی شیرها و تجهیزات محافظت کند.فیلتر نوع Y دارای ساختار پیشرفته، مقاومت کم، تخلیه آسان و غیره است.فیلتر نوع Y محیط قابل اجرا می تواند آب، روغن، گاز باشد.
| نام قطعه | مواد |
| بدنه، کاپوت | GG25/GGG40.3 |
| فیلتر | 304 |
| پیچ، مهره | 25/35 |
| اندازه | L | D | D1 | D2 | BF | Z-φd |
| 2. | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5. | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3. | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4. | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5. | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6. | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8. | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10. | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12. | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| انتهای فلنج | BS EN1092-2 |
| تشخیص و آزمایش | BS EN 12266 |
| فشار اسمی | 1.6 مگاپاسکال |
| تست جهنم (آب) | 2.4 mpa |
| دمای مناسب | دما ≤ 200 ℃ |
| فشار مناسب | فشار کمتر از 1.6 مگاپاسکال |
| متوسط مناسب | روغن بخار آب |
دریچه از محیط به ورودی، از طریق صفحه فیلتر برای رسیدن به هدف فیلتر، از جریان خروجی خارج می شود.
1. شکل ساده، تکنولوژی ساخت خوب، طیف گسترده ای از کاربرد، آسان برای نصب.
2. ساختار معقول و فشرده، ظاهر کامل، در کار می تواند ناخالصی ها را در محیط فیلتر کند.
3. محیط می تواند از جهت ورودی شیر جریان یابد، از طریق صفحه فیلتر فیلتر شود و از خروجی برای رسیدن به هدف فیلتراسیون خارج شود.
1. این محصول برای فیلتر کردن انواع مختلف در خط لوله و محافظت از عملکرد عادی شیرها یا تجهیزات بر روی خط لوله نصب می شود.
2. برای نصب محصول باید بر روی خطوط لوله نصب شود.
3. لوله و حفره شیر باید قبل از نصب تمیز شود.
4. شیر پس از نصب نباید تحت نیروهای خارجی زیاد قرار گیرد.
5. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق باید انجام شود.از آنجایی که شیر انتهایی باید با گرمایش لوله یا ژاکت استفاده شود تا از دمای دیواره لوله زیر 0 درجه جلوگیری شود.
6. نصب و استفاده در خط لوله تحت ارتعاش یا تغییر سریع دمای متوسط اکیداً ممنوع است.
7. محصول معمولاً در ورودی شیر کاهنده فشار، شیر کنترل هیدرولیک و سایر تجهیزات نصب می شود.موقعیت نصب باید 6-10 برابر قطر شیر محافظت شده باشد و جهت جریان محیط باید با جهت پیکان بدنه شیر مطابقت داشته باشد.در غیر این صورت، عملکرد فیلتر به دست نمی آید.
