جزئیات محصول:
پرداخت:
|

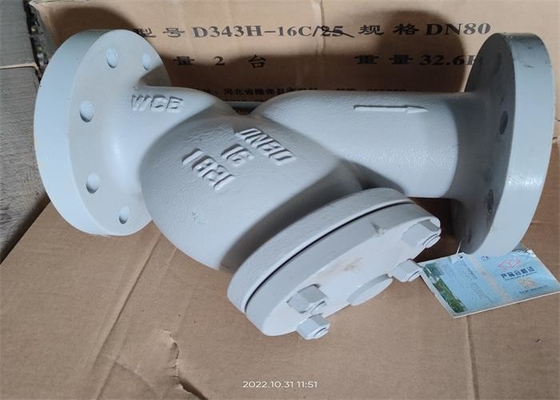

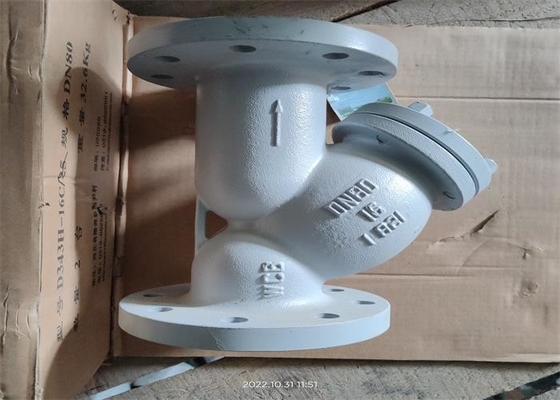

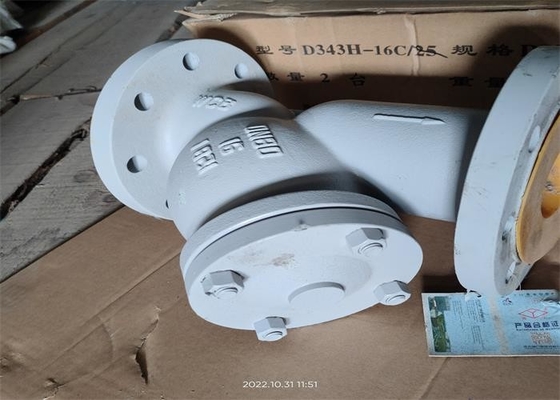

| نام محصول: | شیر صافی Y | جنس بدنه: | فولاد کربن |
|---|---|---|---|
| رنگ: | درخواست مشتری، خاکستری | ارتباط: | انتهای فلنج، RF |
| اندازه: | DN15~DN500 | تایپ کنید: | Y Type Strainer. صافی نوع Y. filter valve شیر فیلتر |
| مواد فیلتر: | 304, ss304 | متوسط: | بخار روغن آب |
| برجسته: | شیر صافی فشار 1.0 mpa,شیر صافی نوع متالورژی y,شیر صافی نوع y 500 میلی متر |
||
فیلترهای فولادی ریخته گری به طور گسترده در متالورژی، صنایع شیمیایی، نفت، کاغذسازی، پزشکی، مواد غذایی، معدن، برق، شهری، خانگی و سایر میادین گاز استفاده می شود.فیلتر چدنی یک وسیله ضروری بر روی خط لوله رسانه انتقال است که معمولاً در ورودی شیر فشار شکن، شیر فشار شکن، شیر موقعیت یا سایر تجهیزات نصب می‌شود تا ناخالصی‌های موجود در محیط را از بین ببرد تا از استفاده عادی شیرها محافظت کند. تجهیزات، کاهش هزینه های تعمیر و نگهداری تجهیزات.
هنگامی که سیال با عنصر فیلتر وارد فیلتر می شود، ناخالصی ها توسط المنت فیلتر مسدود شده و گاز فیلتر تمیز از خروجی فیلتر خارج می شود.در صورت نیاز به تمیز کردن، تا زمانی که سیلندر فیلتر جدا شده است، عنصر فیلتر خارج می شود و پس از تمیز کردن می توان آن را دوباره بارگیری کرد.بنابراین استفاده و نگهداری از فیلتر چدنی بسیار راحت است.
| تایپ کنید | DN | L | D | D1 | D2 | bf | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| رو در رو | GB/T 12221 |
| ابعاد اتصال فلنج | JB/T 79.1 |
| بازرسی شیرها | GB/T 26480 |
| تست جهنم (آب) | 2.4 mpa |
| دمای مناسب | -29℃ ≤t ≤ 425 ℃ |
| فشار مناسب | فشار کمتر از 1.6 مگاپاسکال |
| متوسط مناسب | روغن بخار آب |
| بدن | WCB |
| توری فیلتر هوا | 304 |
| واشر | 08F + گرافیت انعطاف پذیر |
| کاپوت | WCB |
| مهره | 35 |
| ممکن است خراب شود | علت شکست | روش حذف |
| نشت دهان وسط |
1. آسیب یا از کار افتادن پد میانی دهان.
2. سطح آب بندی دهانه میانی آسیب دیده است. |
1. پد وسط دهان را تعویض کنید.
2. سطح آب بندی را تعمیر کنید. |
1. این محصول باید در انبار خشک نگهداری شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. محصول اغلب در ورودی شیر کاهش فشار، شیر فشار شکن، شیر کنترل هیدرولیک یا تجهیزات گاز آب نصب می شود.
3. در فاصله 6-10 برابر قطر شیر محافظت شده نصب شود.
4. خط لوله برای نصب این شیر باید دور زده شود.
5. بررسی کنید که آیا پیچ ها شل هستند یا خیر.اگر شل هستند، آنها را سفت کنید.
در هنگام نصب، جریان محیط باید با جهت فلش روی بدنه شیر مطابقت داشته باشد.
7. شرایط عملیاتی باید با الزامات موجود در مشخصات عملکرد مطابقت داشته باشد.
8. جریان محصول انتخاب شده باید بیشتر یا مساوی جریان مورد نیاز خط لوله باشد.
