جزئیات محصول:
پرداخت:
|

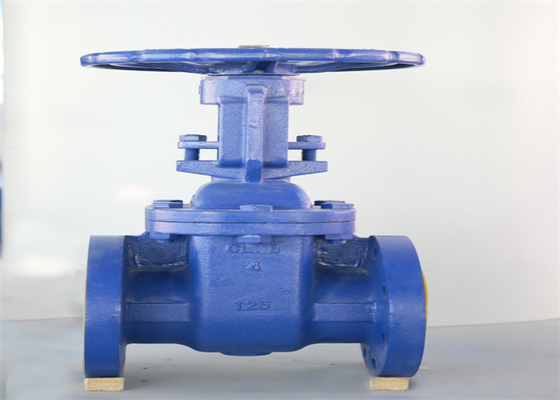

| نام محصول: | شیر دروازه فلنج دار | فشار: | فشار کم |
|---|---|---|---|
| ساختار: | دریچه دروازه ساقه بالارونده | متوسط: | آتر، واپو |
| اندازه پورت: | 2 "~ 12" | استاندارد: | msss-70 |
| رو در رو: | ASME B16.10 | درجه حرارت: | -10 تا 200 درجه سانتیگراد |
| رنگ: | آبی | جنس بدنه: | آهن انعطاف پذیر |
| برجسته: | شیر دروازه فلنج دار 125 لیتری,شیر دروازه فلنج دار API,شیر دروازه فلنج دار 6 اینچی ANSI |
||
شیر دروازه یک دروازه با قسمت های باز و بسته کننده است.جهت حرکت دروازه عمود بر جهت سیال است.شیر دروازه را فقط می توان به طور کامل باز و کاملاً بسته کرد، نه تنظیم و دریچه گاز.شیر دروازه با تماس بین نشیمنگاه شیر و گیت آب بندی می شود.معمولاً سطح آب بندی با مواد فلزی پوشانده می شود تا مقاومت در برابر سایش افزایش یابد، مانند پوشش 1Cr13، stl6، فولاد ضد زنگ و غیره. شیر دروازه دارای شیر دروازه ای سفت و سخت و دریچه دروازه الاستیک است.با توجه به دریچه های دروازه ای مختلف، شیر دروازه ای به شیر دروازه ای سفت و سخت و دریچه دروازه الاستیک تقسیم می شود.
| طراحی و ساخت | MSS S-70 |
| رو در رو | ANSI B16.10 |
| انتهای فلنج | ANSI B16.1 |
| تست | MSS SP-70 |
خطوط لوله را روشن یا خاموش کنید که فشار اسمی با فشار 125LB است و محیط باید ساقه، آب یا روغن باشد که می تواند در زمینه های صنعت نفت، صنایع شیمیایی شیمیایی، صنایع داروسازی و صنعت برق استفاده شود.
| اندازه | 2 "~ 12" |
| اطمینان معمولی | 125 لیتر |
| دمای مناسب | -10 تا 200 درجه سانتیگراد |
| تست مهر و موم | 1.41 MPa |
| تست پوسته | 2.46MPa |
| متوسط مناسب | نفت گاز آب |

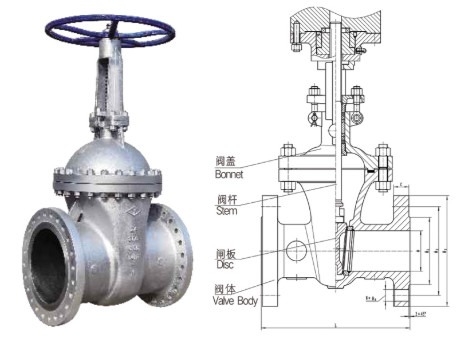

| نام قطعه | مواد |
| بدن | HT200 |
| حلقه آب بندی بدنه | ZCuSn5Pb5Zn5 |
| حلقه دیسک | ZCuSn5Pb5Zn5 |
| دیسک | HT200 |
| ساقه | 2Cr13 |
| مهره | 25 |
| پیچ | 35 |
| واشر | 08+ گرافیت |
| کاپوت | HT200 |
| بسته بندی | گرافیت |
| پیچ | 35 |
| مهره | 25 |
| غده بسته بندی | QT450-10 |
| مهره ساقه ای | ZCuSn5Pb5Zn5 |
| مهره کاپوت | HT200 |
| پیچ تنظیم شکاف دار | 35 |
| چرخ | HT200 |
| مهره چرخ | Q235 |

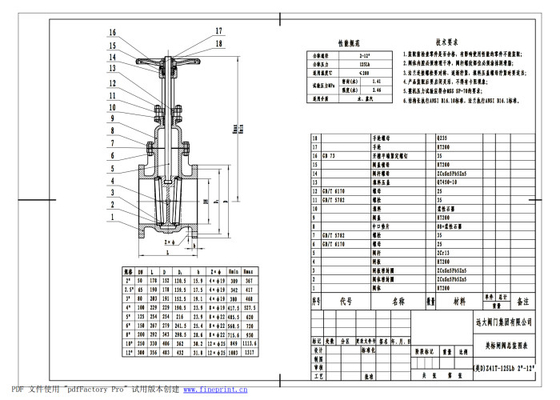

| اندازه | DN | ال | D | D1 | ب | Zxф | هومین | Hmax | ф |
| 2" | 50 | 178 | 152 | 120.5 | 15.9 | 4xf19 | 310 | 368 | 203 |
| 2-1/2 " | 65 | 190 | 178 | 139.5 | 17.5 | 4xf19 | 339.5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152.5 | 19.1 | 4xf19 | 377.7 | 464.7 | 203 |
| 4" | 100 | 229 | 229 | 190.5 | 23.9 | 8xf19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23.9 | 8xf22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241.5 | 25.4 | 8xf22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298.5 | 28.6 | 8xf22 | 715.6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30.2 | 12xf25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31.8 | 12xf25 | 1003 | 1317 | 508 |
مقاومت سیال کوچک است و سطح آب بندی کمتر توسط محیط فرسوده و فرسوده می شود. باز و بسته شدن باعث صرفه جویی در کار می شود. جهت جریان محیط نامحدود است، بدون ایجاد اختلال در جریان و کاهش فشار. مدل کاربردی دارای مزایای شکل ساده، طول ساختاری کوتاه، قابلیت ساخت خوب و دامنه کاربرد گسترده.
ایجاد فرسایش و خراش بین سطوح آب بندی آسان است که نگهداری آن دشوار است.
ابعاد کلی بزرگ است که نیاز به فضای مشخصی برای باز و بسته شدن دارد و زمان باز و بسته شدن طولانی است.
