جزئیات محصول:
پرداخت:
|

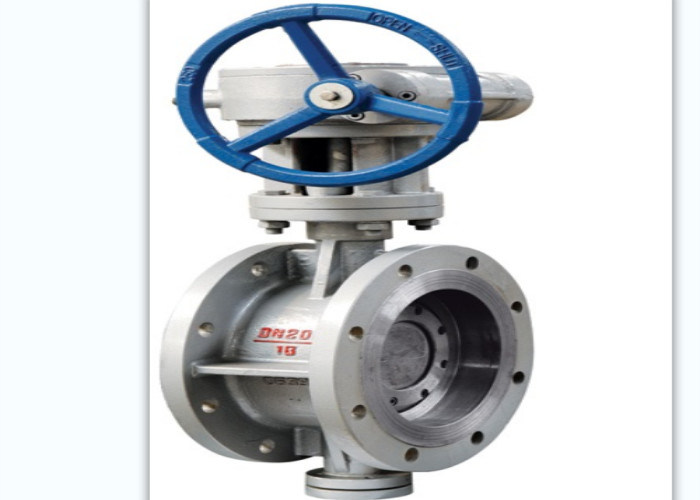

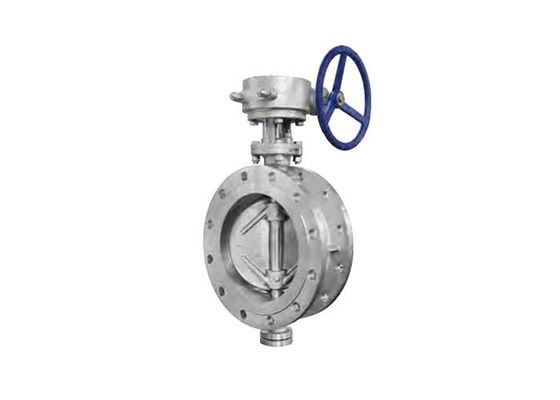

| نام محصول: | شیر پروانه ای فلنج دار | اندازه: | DN50-DN1200 |
|---|---|---|---|
| فشار: | 10k/20k | مواد: | wcb فولاد کربنی |
| متوسط: | بخار روغن آب | ارتباط: | انتهای فلنج |
| رنگ: | درخواست مشتری | تایپ کنید: | هسته غیرعادی سه گانه |
| درجه حرارت: | -29 تا 425 درجه سانتیگراد | ||
| برجسته: | شیر پروانه ای فولاد کربنی 10K,شیر پروانه ای فولاد کربنی 20K,شیر پروانه ای غیرعادی سه آب |
||
شیر پروانه ای دارای مزایای ساختار ساده، حجم کم و وزن سبک است.فقط از چند قسمت تشکیل شده است.علاوه بر این، می توان آن را با چرخش 90 درجه به سرعت باز و بسته کرد که کارکرد آن ساده است.در عین حال، شیر دارای ویژگی های کنترل سیال خوبی است.صفحه پروانه ای شیر پروانه ای در جهت قطر خط لوله نصب می شود.در کانال استوانه ای بدنه شیر پروانه ای، صفحه پروانه ای شکل دیسکی حول محور با زاویه چرخش 0 تا 90 درجه می چرخد.هنگامی که تا 90 درجه می چرخد، دریچه کاملا باز است.هنگامی که شیر پروانه ای فلنجی در موقعیت کاملاً باز است، ضخامت صفحه پروانه ای تنها مقاومت زمانی است که محیط در بدنه شیر جریان می یابد.بنابراین، افت فشار ایجاد شده از طریق شیر بسیار کم است، بنابراین دارای ویژگی های کنترل جریان خوبی است
کاربرد: این شیر به طور گسترده در زمینه های نفت، صنایع سبک، کشتیرانی، برق، صنعت تامین و تخلیه آب، داروسازی و غیره استفاده شده است.می تواند مایع را چسبانده و قطع کند.
| نام قطعه | بدن | حلقه آب بندی | ساقه | دیسک |
| مواد | WCB | 2Cr13 | 2Cr13 | WCB |
| انتهای فلنج | JIS B 2212 |
| رو در رو | JIS B 2002-1987 |
| تایپ کنید | DN | اندازه (㎜) | |||||||
| ال | اچ | H1 | A1 | B1 | D | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. شیر باید در انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای نگهداری طولانی مدت، باید به طور منظم نگهداری شود.
3. شیر بر روی خط لوله افقی یا عمودی نصب می شود، اما باید به راحتی باز و بسته شود.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط پس از برآورده شدن الزامات قابل انجام است.
5. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.
6. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
7. در هنگام نصب، جهت جریان متوسط باید با جهت پیکان بدنه شیر مطابقت داشته باشد.
8. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.
