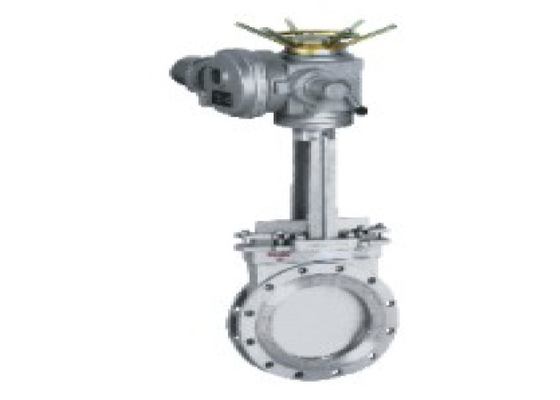

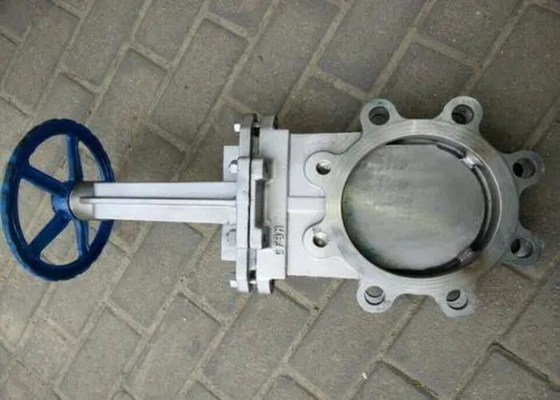

دریچه دروازه چاقوی JIS PN1.0/PN1.6 فولاد کربنی فشاری اندازه 2"-12"

معرفی

شیر دروازه چاقویی به نام های شیر دروازه چاقویی، شیر دروازه چاقویی، شیر دوغاب و شیر دوغاب نیز شناخته می شود.قسمت های باز و بسته شدن آن درب می باشد.جهت حرکت دروازه عمود بر جهت سیال است.محیط توسط دروازه لبه چاقو که می تواند مواد فیبر را برش دهد قطع می شود.دروازه دارای دو سطح آب بندی است.دو سطح آب بندی رایج ترین شیر صفحه دروازه ای یک گوه را تشکیل می دهند.زاویه گوه با پارامترهای دریچه تغییر می کند، معمولاً 5 درجه، دروازه شیر دریچه چاقوی گوه ای را می توان به یک کل تبدیل کرد که به آن شیر دروازه سفت و سخت می گویند.همچنین می توان آن را به قوچ تبدیل کرد که می تواند تغییر شکل جزئی ایجاد کند تا قابلیت ساخت آن بهبود یابد و انحراف زاویه سطح آب بندی در فرآیند پردازش را جبران کند.به این نوع قوچ قوچ الاستیک گفته می شود.در واقع هیچ محفظه ای در بدنه شیر وجود ندارد.دروازه در شیار راهنمای جانبی بالا و پایین می‌رود و به‌وسیله دریچه در پایین روی نشیمنگاه سوپاپ فشرده می‌شود.در صورت نیاز به سفتی متوسط ​​بالا، می توان نشیمنگاه شیر آب بندی O شکل را برای تحقق آب بندی دو طرفه انتخاب کرد.دریچه دروازه چاقو دارای فضای نصب کوچک، فشار کاری کم، انباشته نشدن وسایل مختلف و قیمت پایین است.

هنگامی که دریچه چاقویی بسته است، سطح آب بندی را می توان تنها با فشار متوسط ​​آب بندی کرد، یعنی سطح آب بندی شیر دروازه را می توان با فشار متوسط ​​به صندلی سوپاپ در طرف دیگر فشار داد تا از آب بندی اطمینان حاصل شود. سطح آب بندی که خود آب بندی است.اکثر شیرهای دروازه ای به صورت اجباری آب بندی می شوند، یعنی زمانی که شیر بسته است، شیر دروازه باید با نیروی خارجی به صندلی سوپاپ فشار داده شود تا از آب بندی سطح آب بندی اطمینان حاصل شود.این نوع شیر معمولاً باید به صورت عمودی در خط لوله نصب شود.

حالت رانندگی دریچه دروازه چاقویی: دستی، چرخ زنجیری، برقی، پنوماتیکی، هیدرولیک، دنده مخروطی، کنترل الکتریکی، هیدرولیک و پنوماتیک.شکل سوپاپ دروازه چاقویی: ساقه بالارونده و ساقه بدون افزایش.مواد دریچه دروازه چاقو: چدن، فولاد چدنی، فولاد کربنی، فولاد ضد زنگ، پوشش فلوئور و غیره.

مهر و موم دریچه چاقو: مهر و موم سخت، مهر و موم نرم، مهر و موم یک طرفه، مهر و موم دو طرفه و سایر مواد.

با مزایای حجم کم، مقاومت در برابر جریان کم، وزن سبک، نصب و جداسازی آسان، شیر دروازه ای چاقویی بسیار نازک به طور کامل مشکلات دشوار مقاومت جریان زیاد، وزن سنگین، نصب دشوار و سطح بالای کف شیر دروازه معمولی را حل می کند. شیر دروازه تخت، شیر توپی، شیر توقف، شیر تنظیم و شیر پروانه ای.پس از ظهور دریچه چاقویی، تعداد زیادی از شیرهای قطع کننده عمومی و شیرهای تنظیم تعویض شده اند.بیشترین مصرف دریچه های دروازه ای چاقویی در جهان، ایالات متحده و ژاپن است

استفاده:

این شیر به طور گسترده برای خطوط لوله مانند تامین آب و زهکشی، ساخت و ساز، نفت، صنایع شیمیایی، گاز زغال سنگ (گاز طبیعی)، غذا، دارو، نیروگاه، نیروگاه هسته ای و تخلیه آلودگی شهری و غیره به منظور تنظیم یا قطع جریان استفاده می شود. محیط های مختلف، مانند گرانول ضخیم، مایع چسبنده و آلودگی شناور و غیره.

ساختار

ابعاد

دستورالعمل نصب و راه اندازی

1. قبل از نصب دریچه دروازه چاقو، حفره شیر و سطح آب بندی را بررسی کنید و هیچ خاک یا ماسه ای مجاز به چسبیدن نیست.

2. پیچ ها در تمام قسمت های اتصال باید به طور مساوی سفت شوند.

3. بررسی کنید که قطعات بسته بندی باید فشرده شوند تا از محکم بودن بسته بندی و باز شدن انعطاف پذیر قوچ اطمینان حاصل شود.

4. قبل از نصب شیر، کاربر باید مدل شیر، اندازه اتصال و توجه به جهت جریان متوسط ​​را برای اطمینان از سازگاری با الزامات شیر ​​بررسی کند.

5. هنگام نصب شیر، کاربر باید فضای لازم را برای راندن شیر رزرو کند.

6. سیم کشی دستگاه رانندگی باید طبق نمودار مدار انجام شود.

7. شیر دروازه چاقویی باید به طور منظم نگهداری شود.برخورد و فشردن آن به میل خود مجاز نیست تا در آب بندی تاثیری نداشته باشد.

حفظ

1. استفاده از چرخ دستی، دسته و مکانیزم انتقال برای بلند کردن ممنوع است و برخورد اکیدا ممنوع است.

2. شیرهای دودری باید به صورت عمودی نصب شوند (یعنی میل سوپاپ در حالت عمودی و چرخ دستی در بالا قرار دارد).

3. شیر دروازه با شیر بای پس باید شیر بای پس را قبل از باز کردن باز کند (برای متعادل کردن اختلاف فشار در ورودی و خروجی و کاهش نیروی باز کردن).

4. شیر دروازه با مکانیزم انتقال باید طبق مفاد دفترچه راهنمای عملکرد محصول نصب شود.

5. اگر شیر به طور مکرر باز و بسته می شود، حداقل ماهی یک بار آن را روغن کاری کنید
