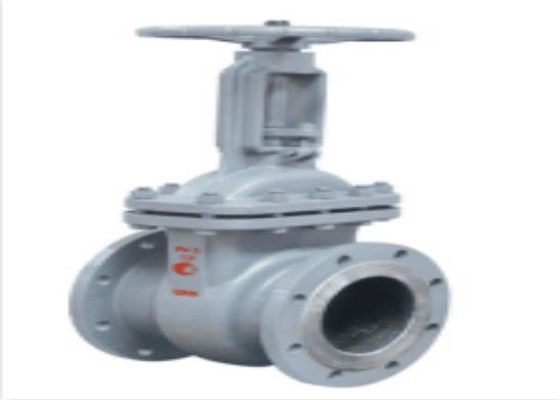

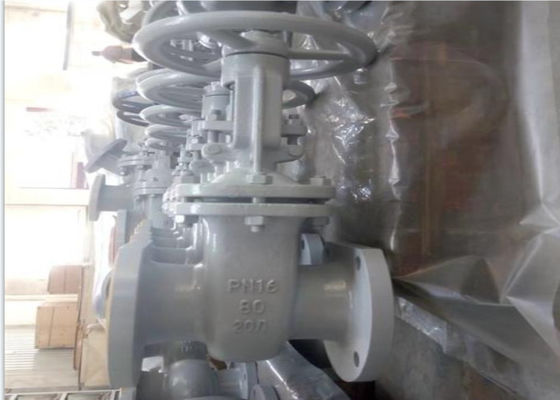

لوله هایی که فقط شیر دروازه فلنج دار WCB روسیه را به طور کامل باز و بسته می کنند

معرفی

قسمت باز و بسته شدن شیر دروازه فولادی ریختگی دروازه است و جهت حرکت دروازه عمود بر جهت سیال است.شیر دروازه فقط می تواند به طور کامل باز و بسته شود، نه تنظیم و دریچه گاز.قوچ دارای دو سطح آب بندی است.متداول ترین حالت مورد استفاده این است که دو سطح آب بندی شیر قوچ یک گوه را تشکیل می دهند.زاویه گوه با پارامترهای دریچه تغییر می کند، معمولاً 50. هنگامی که دمای متوسط ​​بالا نیست، 2 ° 52 ' است.دروازه شیر دریچه گوه ای را می توان به یک کل تبدیل کرد که به آن شیر دروازه صلب می گویند.همچنین می توان آن را به قوچ تبدیل کرد که می تواند تغییر شکل جزئی ایجاد کند تا قابلیت ساخت آن بهبود یابد و انحراف زاویه سطح آب بندی در فرآیند پردازش را جبران کند.به این نوع قوچ قوچ الاستیک گفته می شود.

طبقه بندی شیرهای دروازه

شیرهای دریچه ای را می توان بر اساس بالا آمدن یا پایین آمدن میل سوپاپ به دو دسته شیرهای دریچه ساقه بالارونده و دریچه های گیت ساقه غیر افزایشی تقسیم کرد.دریچه گیت ساقه بالارونده در حالی که میل سوپاپ می چرخد ​​بالا و پایین می رود.میل سوپاپ فقط می‌چرخد و شیر دریچه‌ای که بالا و پایین می‌آید، شیر دروازه‌ای بدون افزایش است.

دریچه دریچه دریچه ساقه بالارونده به صورت خطی با میل سوپاپ حرکت می کند که به آن شیر دریچه ساقه بالارونده می گویند (همچنین به عنوان شیر دروازه ساقه بالارونده نیز شناخته می شود).به طور کلی روی میله بالابر رزوه های ذوزنقه ای وجود دارد.از طریق مهره در بالای شیر و شیار راهنما روی بدنه شیر، حرکت چرخشی به حرکت خطی تبدیل می شود، یعنی گشتاور عملیاتی به رانش عملیاتی تبدیل می شود.هنگامی که دریچه باز می شود، زمانی که ارتفاع بالابر قوچ برابر با 1:1 برابر قطر دریچه باشد، کانال سیال کاملاً باز می شود، اما این موقعیت در حین کار قابل نظارت نیست.در استفاده واقعی، از راس میل سوپاپ به عنوان علامت استفاده می شود، یعنی موقعیتی که باز نمی شود به عنوان موقعیت کاملا باز آن استفاده می شود.به منظور در نظر گرفتن پدیده قفل شدن ناشی از تغییر دما، معمولاً آن را به موقعیت اوج باز می کنند و سپس 1 / 2-1 چرخش را به عنوان موقعیت شیر ​​کاملاً باز به عقب برمی گردانند.بنابراین، موقعیت کاملا باز شیر با توجه به موقعیت رم (یعنی ضربه >) تعیین می شود.

برای برخی از شیرهای دروازه، مهره میل سوپاپ روی دروازه نصب می شود.میل سوپاپ بدون بلند شدن می چرخد.چرخش چرخ دستی، میل سوپاپ را به چرخش و بلند کردن دروازه هدایت می کند.به این نوع شیر، شیر دروازه ای میله ای دوار یا شیر دروازه ای میله ای بدون افزایش می گویند.سوئیچ همان شیر دروازه ای میله ای افزایش می باشد.زمانی که باز نمی شود کاملاً باز است و وقتی باز نمی شود کاملاً بسته است.در مقایسه با شیر دروازه میله ای بالارونده، گرفتن دهانه دروازه با چشم غیرمسلح دشوار است، بنابراین باید به آن اضافه شود. نوار نشانگر باز شدن را نصب کنید.

ابعاد
