جزئیات محصول:
پرداخت:
|

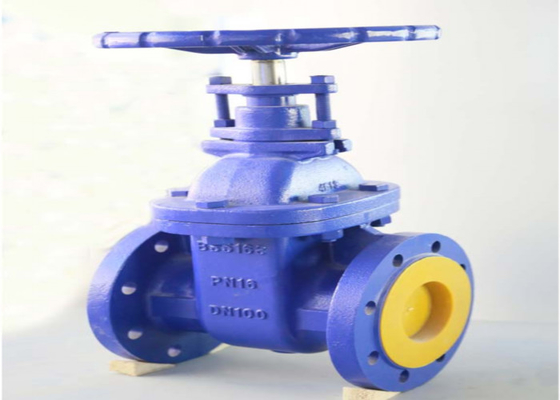

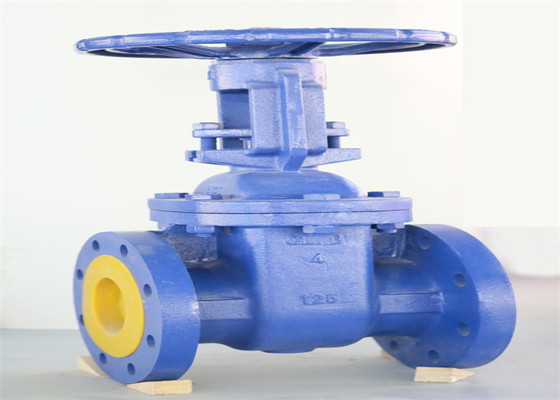

| نام محصول: | شیر دروازه فلنج دار | رنگ: | درخواست مشتری |
|---|---|---|---|
| استاندارد: | لیسانس | مواد: | آهن انعطاف پذیر |
| اندازه پورت: | DN40~600 | ارتباط: | انتهای فلنج |
| رسانه ها: | آب، بخار | فشار: | فشار کم |
| مواد چرخ: | آهن انعطاف پذیر | صندلی: | برنز |
| برجسته: | شیر دروازه ای چدنی OS&Y,شیر دروازه ای چدنی ضد زنگ,BS 5163 |
||
قسمت باز و بسته کننده دریچه گیت گیت است.جهت حرکت دروازه عمود بر جهت سیال است.شیر دروازه را فقط می توان به طور کامل باز و کاملاً بسته کرد، نه تنظیم و دریچه گاز.قوچ دارای دو سطح آب بندی است.دو سطح آب بندی متداول ترین شیر رم Mode به شکل دریچه های زاویه ای گوه ای و گوه ای شکل است.
| DN (mm) | DN (nch) | ال | D | D1 | D2 | ب | f | zd | D0 | هومین | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. بررسی کنید که آیا قطعات قبل از مونتاژ واجد شرایط هستند یا خیر، و قطعاتی که بر عملکرد خدمات تأثیر می گذارند نمی توانند مونتاژ شوند.
2. حفره داخلی بدنه شیر باید تمیز شود و رزوه میله قفل باید با گریس پوشانده شود.
3 پیچ اتصال فلنج باید به طور متقارن و به تدریج سفت شوند و زانویی سفت کننده مهره بسته بندی باید مناسب باشد.
4. حفره داخلی شیر، سطح تماس با محیط و سطح کلی دریچه باید مطابق با نیاز مشتری رنگ شود.
5. محصول باید پس از مونتاژ به صورت انعطاف پذیر و بدون گیر کردن باز و بسته شود.
6 آزمایش فشار کل دستگاه باید الزامات bs5146 را برآورده کند
7. استاندارد طراحی باید با BS5163 مطابقت داشته باشد و اتصال فلنج باید مطابق با bs4504 باشد.
8. طول سازه باید بر اساس | اجرا شودso5752 پایه سری 3
