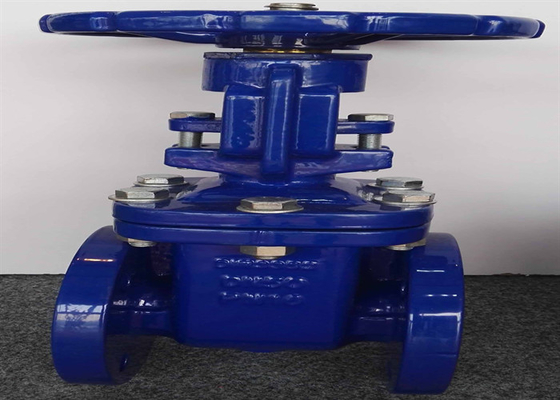

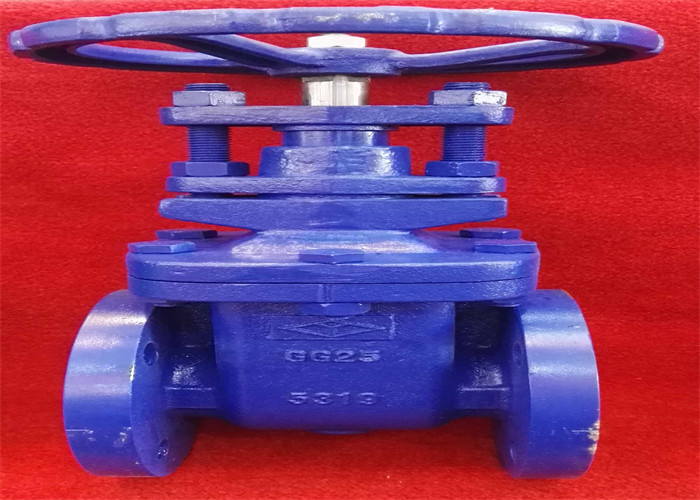

F4/F5 DIN3352 مهر و موم فلزی بدون بالا آمدن ساقه/ سیستم عامل شیر فلنج دار چدنی

معرفی

قسمت باز و بسته شدن شیر دروازه یک قوچ است و جهت حرکت قوچ عمود بر جهت سیال است.شیر دروازه به عنوان رسانه قطع استفاده می شود.وقتی به طور کامل باز شد، کل کانال جریان مستقیماً از آن عبور می کند.در این زمان، افت فشار * عملکرد متوسط ​​کم است.با توجه به شکل عناصر آب بندی، شیرهای دروازه اغلب به چند نوع مختلف تقسیم می شوند، مانند شیر دروازه ای گوه ای، شیر دروازه ای تخت، شیر دودری موازی، شیر دودری گوه ای و غیره. شیرهای دروازه ای معمولاً برای شرایط کاری مناسب هستند. نیازی به باز و بسته شدن مکرر نیست و درب را کاملا باز یا کاملا بسته نگه دارید.برای استفاده به عنوان تنظیم یا گاز مناسب نیست.مواد مختلف را می توان برای آب، بخار، روغن، اسید نیتریک، اسید استیک، محیط اکسید کننده، اوره و سایر رسانه ها استفاده کرد.
وسایل رانندگی شامل چرخ دستی، دنده اریب، برقی، پنوماتیک و غیره می باشد.


ویژگی های ساختاری



1. قوچ دارای دو سطح آب بندی است، * معمولاً استفاده می شود که دو سطح آب بندی قوچ یک گوه را تشکیل می دهند و زاویه گوه با پارامترهای دریچه تغییر می کند، معمولاً 5 درجه.
2. اصل آب بندی شیر دروازه گوه ای برای دستیابی به آب بندی با ترکیب نزدیک دو سطح آب بندی روی گوه و دو سطح آب بندی روی بدنه شیر است.
3. شیر دریچه گوه ای را می توان با توجه به حالت های مختلف باز و بسته شدن شیر دروازه که توسط میل سوپاپ هدایت می شود به شیر گیت ساقه بلند شونده (شیر دروازه ساقه بالابر) و شیر دروازه ساقه غیر بالابرنده (شیر دروازه ساقه چرخان) تقسیم کرد.
4. شیر دروازه گوه را می توان با توجه به ساختار دروازه مختلف به شیر دروازه الاستیک و شیر دروازه سفت و سخت تقسیم کرد.
5. بدن سوپاپ ریخته گری شده است، بدنه و کاپوت سوپاپ توسط پیچ و مهره به هم متصل می شوند، فلنج میانی توسط واشر زخم مارپیچی مهر و موم شده است، و حلقه فلزی نیز می تواند در مواقعی که مشتریان نیازهای خاص دارند مورد استفاده قرار گیرد.
6. کانال صاف و ضریب جریان کم است.سطح آب بندی کمتر توسط محیط خراشیده و فرسایش می یابد.
7. سطح آب بندی از فولاد آلیاژی یا کاربید سیمانی، با مقاومت در برابر سایش و مقاومت در برابر خراش ساخته شده است.
8. بسته بندی گرافیت انعطاف پذیر با آب بندی قابل اعتماد و عملیات سبک و انعطاف پذیر پذیرفته شده است.
9. جهت جریان محیط بدون ایجاد اختلال در جریان و کاهش فشار، بدون محدودیت است.
10. مدل کاربردی دارای مزایای شکل ساده، طول ساختاری کوتاه، قابلیت ساخت خوب و دامنه کاربرد گسترده است.



ابعاد

استاندارد پایه
