جزئیات محصول:
پرداخت:
|

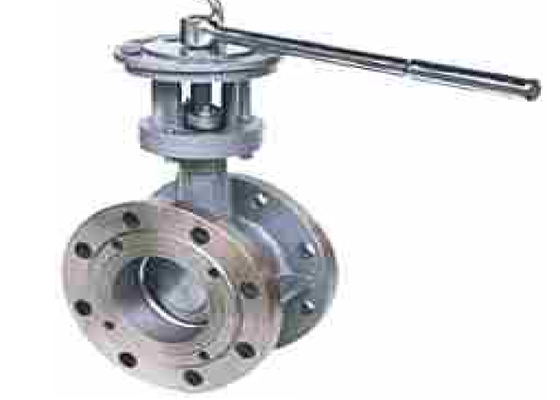

| نام محصول: | شیر پروانه ای فلنج دار | فشار: | 1.0/1.6 مگاپاسکال |
|---|---|---|---|
| جنس بدنه: | WCB | تایپ کنید: | غیر عادی سه گانه |
| صورت آب بندی: | فولاد ضد زنگ | حالت باز کردن: | دسته |
| ارتباط: | انتهای فلنج دار | درجه حرارت: | -29 تا 425 ℃ |
| مواد ساقه: | 2Cr13 | یوغ: | WCB |
| برجسته: | شیر پروانه ای فلنج دار هندل,شیر پروانه ای فلنج دار حلقه مهر و موم,شیر پروانه ای غیرعادی سه گانه 1.6 مگاپاسکال |
||
صفحه پروانه ای شیر پروانه ای در جهت قطر خط لوله نصب می شود.در کانال استوانه ای بدنه شیر پروانه ای، صفحه پروانه دیسکی حول محور با زاویه چرخش 0 تا 90 درجه می چرخد.هنگامی که تا 90 درجه می چرخد، دریچه کاملا باز است
این شیر برای خطوط لوله آب، روغن و غیره مناسب است و می تواند سیال را تنظیم و قطع کند.

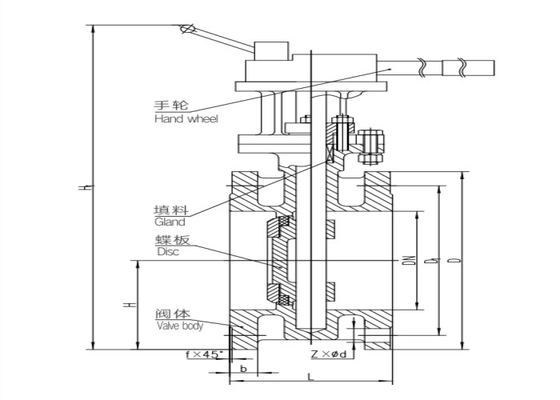

| میلی متر | ال | D | D1 | bf | Z-фd | اچ | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
