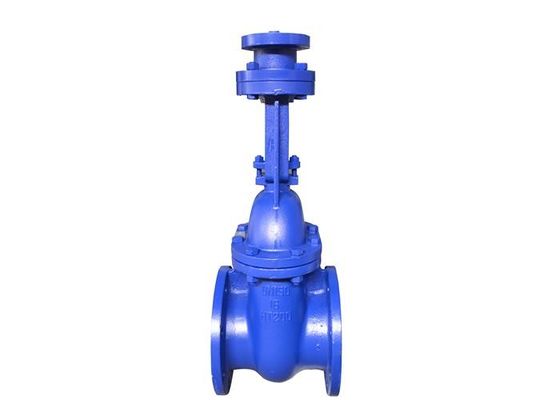

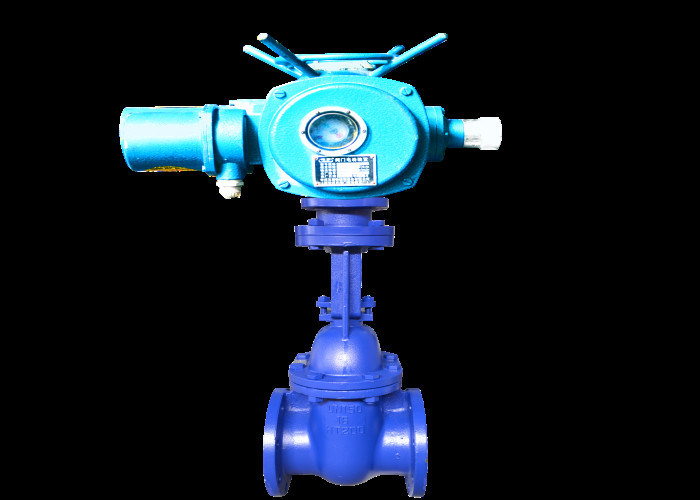

دریچه دروازه فلنج دار چدنی میخی شکل موتور دار با فشار 1.0 مگاپاسکال DN50~DN600

اصل ساختار و عمل

1. شیر فلنج متصل است و مطابق با استاندارد GB / T 12232 است.شیر عمدتاً از بدنه شیر، دروازه، میله سوپاپ، پوشش سوپاپ، مهره میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.

2. شیر با چرخاندن چرخ دستی مهره ساقه سوپاپ را می‌چرخاند تا ساقه سوپاپ بالا و پایین حرکت کند، به طوری که قوچ را به سمت بالا یا پایین سوق دهد و برای رسیدن به هدف باز کردن، جابجایی خطی عمود بر سیال ایجاد کند. بسته شدن

ویژگی های شیر

1. شکل ساده، فرآیند تولید خوب، دامنه کاربرد گسترده و نصب آسان.

2. ساختار معقول و جمع و جور است، حجم آن کوچک است، و قطعات بسته کننده انبوه (دروازه) ساختار گوه ای را اتخاذ می کنند، که می تواند به طور خودکار تغییر شکل بدنه شیر ناشی از بار یا درجه حرارت غیرعادی در حین کار را جبران کند و آب بندی ایمن است. و قابل اعتماد

3. محیط می تواند در هر جهتی از هر دو طرف دریچه دروازه جریان یابد، که می تواند متصل یا قطع شود.

اقدامات احتیاطی در نگهداری، نصب و استفاده

1. این محصول باید در انبار خشک قرار داده شود و نباید در هوای آزاد نگهداری شود.

2. تعمیر و نگهداری منظم برای ذخیره سازی طولانی مدت مورد نیاز است.

3. آزمایش فشار و بازرسی باید قبل از نصب انجام شود و نصب فقط پس از واجد شرایط بودن می تواند انجام شود.

4. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.

5. چرخ دستی را نمی توان برای بلند کردن استفاده کرد.هیچ اهرم کمکی نباید در حین کار اضافه شود.اگر چرخ دستی در جهت عقربه های ساعت بچرخد بسته است و در غیر این صورت باز است.

6. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.

7. پس از نصب، محصول نباید تحت نیروی خارجی زیاد قرار گیرد و در صورت لزوم باید براکت شیر ​​تنظیم شود.

8. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.هنگامی که از آن به عنوان شیر انتهایی استفاده می شود، لوله یا ژاکت همراه باید برای گرمایش استفاده شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.

9. نصب و استفاده از آن بر روی خط لوله دارای ارتعاش یا تغییر سریع دمای متوسط ​​ممنوع است.

10. DN ≤ 300 را می توان بر روی خطوط لوله افقی و عمودی نصب کرد.هنگامی که برای خطوط لوله افقی استفاده می شود، چرخ دستی باید به سمت بالا نصب شود.DN350 ≥ باید روی خط لوله افقی با چرخ دستی رو به بالا نصب شود.سفارشی سازی ویژه برای نصب افقی مورد نیاز است.جهت جریان رسانه نامحدود است.
