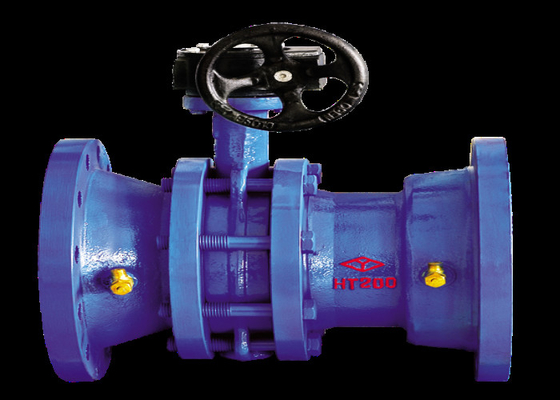

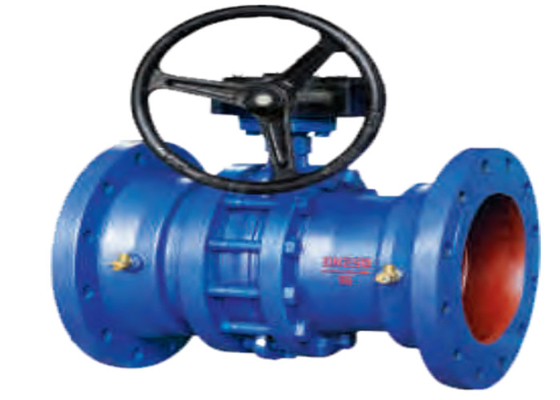

شیر تعادلی پروانه ای چدنی 1.0 / 1.6 مگاپاسکال فلنج دار پروانه ای

استفاده

از این شیر می توان برای خاموش کردن، روشن کردن و تنظیم جریان لوله ها و تجهیزات در شیر بالانس مدیا شیری با عملکرد خاص استفاده کرد.این یک محصول جدید و ایده آل برای صرفه جویی در انرژی است.این ویژگی جریان خوبی دارد، می تواند جریان را به طور معقول توزیع کند، مشکل عدم تعادل هیدرولیکی را در شبکه لوله حل کند، و می تواند افت فشار را به طور دقیق تنظیم کند و نرخ جریان وضعیت جریان محیط را در شبکه لوله برای رسیدن به هدف تعادل متوسط ​​بهبود می بخشد. .

اصل ساختار و عمل

1. با استفاده از دستگاه چرخ دنده کرم، شفت سوپاپ 90 درجه می چرخد ​​و صفحه پروانه را به چرخش 90 درجه سوق می دهد تا محصول باز یا بسته شود.جریان را می توان به طور دلخواه با توجه به ویژگی های دستگاه چرخ دنده حلزونی تنظیم کرد.شیر اندازه‌گیری فشار کوچکی که برای اندازه‌گیری جریان استفاده می‌شود، زمانی که جریان مطابق با الزامات طراحی باشد، می‌تواند قفل شود.این می تواند جریان ثابت را تضمین کند و تعادل هیدرولیکی و حرارتی سیستم را به طور کامل تحقق بخشد.

2. شیر از بدنه شیر، شیر پروانه ای خط مرکزی، دستگاه رانندگی، پیچ و مهره و غیره تشکیل شده است.

3. چرخ دستی و میل سوپاپ را بچرخانید تا دیسک سوپاپ را به سمت بالا یا پایین هدایت کند تا تنظیم جریان را درک کنید.

ویژگی های شیر

1. ساختار معقول و جمع و جور است، حجم کوچک است، ظاهر بدنه دریچه بشکه یا جریان است، و شکل زیبا است.

2. گشتاور باز و بسته شدن کوچک و آب بندی ایمن و قابل اعتماد.

3. دارای ویژگی های جریان خوبی است، می تواند به طور منطقی جریان را توزیع کند و مشکل عدم تعادل هیدرولیک در شبکه لوله را حل کند.

4. می تواند افت فشار و جریان را با دقت تنظیم کند و وضعیت جریان متوسط ​​را در شبکه لوله بهبود بخشد تا به هدف تعادل متوسط ​​دست یابد.

ابعاد
