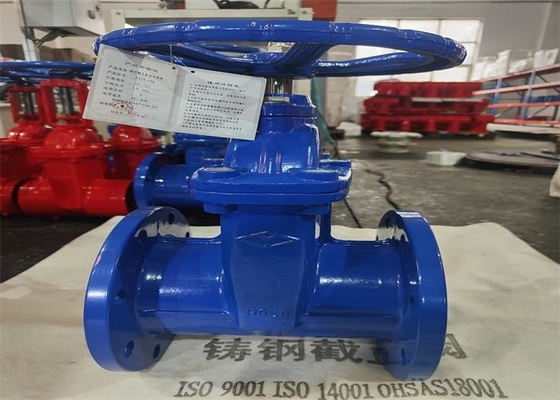

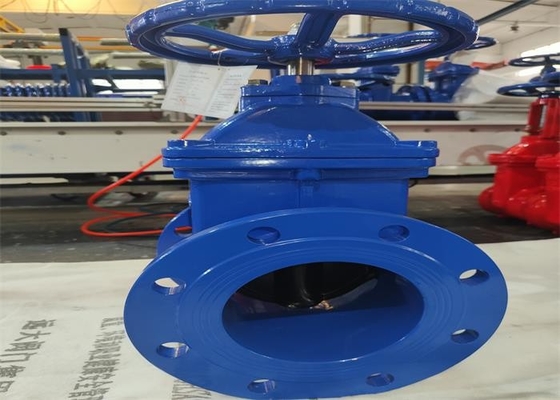

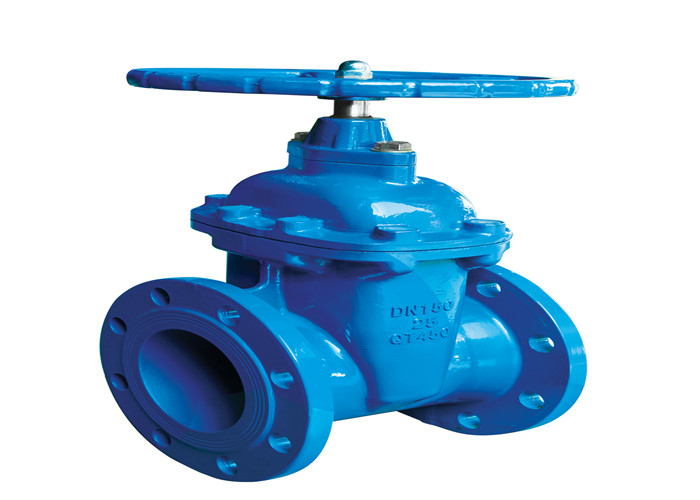

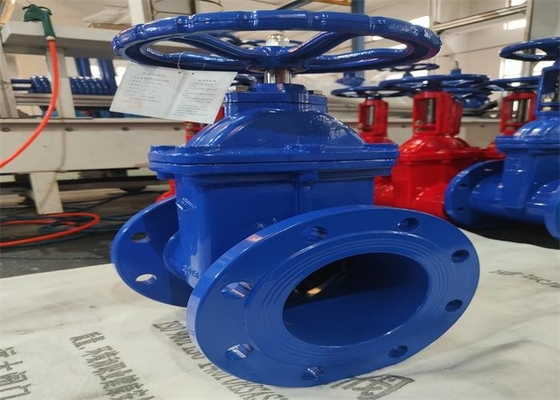

دریچه دروازه فلنج دار ساقه ای غیربالادار صندلی ارتجاعی آهنی انعطاف پذیر DIN 1.6 Mpa

میزان مصرف:

این شیر را می توان برای باز و بسته کردن خطوط لوله و تجهیزات با دمای متوسط ​​حداکثر 80 درجه سانتیگراد استفاده کرد..

ساختار و اصل عمل:

1. شیر فلنج متصل است و مطابق با استاندارد GB / T 12232 است.این شیر از بدنه سوپاپ، کلاه، دروازه، میله سوپاپ و غیره تشکیل شده است.

2. سوپاپ با چرخاندن کلید مخصوص به بالا یا پایین، میل سوپاپ را می چرخاند تا به هدف باز و بسته شدن دست یابد.لاستیک ولکانیزه یکپارچه صفحه شیر به طور موثری تماس بین صفحه سوپاپ و محیط را مسدود می کند و عملکرد ضد زنگ عالی دارد.اثر آب بندی را می توان با استفاده از اثر جبرانی ریز تغییر شکل ایجاد شده توسط لاستیک هنگام تحت فشار قرار دادن قوچ بدست آورد.

ویژگی های شیر

1. شکل ساده، وزن سبک، تکنولوژی ساخت خوب، دامنه کاربرد وسیع و نصب آسان.

2. ساختار معقول و جمع و جور است، حجم آن کوچک است، و قطعات بسته کننده انبوه (دروازه) ساختار گوه ای را اتخاذ می کنند، که می تواند به طور خودکار تغییر شکل بدنه شیر ناشی از بار یا درجه حرارت غیرعادی در حین کار را جبران کند و آب بندی ایمن است. و قابل اعتماد

3. محیط می تواند در هر جهتی از هر دو طرف دریچه دروازه جریان یابد، که می تواند متصل یا قطع شود.

4. باز و بسته شدن باعث صرفه جویی در کار است.هنگام باز و بسته شدن، جهت حرکت قوچ عمود بر جهت جریان متوسط ​​است.در مقایسه با شیر توقف، باز و بسته شدن شیر دروازه صرفه جویی در کار است.

5. می توان از آن برای تخلیه فاضلاب برای جلوگیری از زنگ زدگی دروازه استفاده کرد.

مسائلی که نیاز به توجه دارند

شیرهای بین مهر و موم الاستیک را نمی توان خارج از محدوده توصیه شده توسط سازنده استفاده کرد.هشدارهای جزئی زیر همه نیستند، اما به برخی از مسائل کاربردی کمک می کنند.

1. شیر آب بندی نشیمنگاه الاستیک نباید روی خط لوله ای که فشار کاری آن بیشتر از فشار اسمی است نصب شود.

2. شیر آب بند نشیمنگاه الاستیک نباید روی خط لوله کوچک شونده استفاده شود مگر اینکه به طور خاص توسط سازنده توصیه یا نشان داده شود.

3. شیرهای دروازه ای نشسته ارتجاعی نباید در معرض دمای انجماد قرار گیرند.

4. به منظور جلوگیری از آسیب عملیات، توصیه می شود که گشتاور عملیاتی DN40~ DN100 نباید بیشتر از 270N.m باشد.DN125 ~ DN300 نه بیشتر از 400 نیوتن متر DN350 ~ DN600 نه بیشتر از 500 نیوتن متر.

5. هنگامی که حداقل دمای محلی کمتر از 4 ℃ است، حفاظت عایق حرارتی باید ارائه شود.هنگامی که از آن به عنوان شیر انتهایی استفاده می شود، لوله یا ژاکت همراه باید برای گرمایش استفاده شود تا دمای دیواره لوله کمتر از 0 ℃ نباشد.

6. نصب و استفاده از آن بر روی خط لوله دارای ارتعاش یا تغییر سریع دمای متوسط ​​ممنوع است.

7. خط لوله متصل به شیر باید دارای تکیه گاه ثابت باشد و دو فلنج مورد استفاده برای اتصال باید متحدالمرکز و موازی باشند تا از تنش اتصال و آسیب به محصول شیر پس از نصب شیر جلوگیری شود.

8. مهم نیست که در کجا استفاده می شود، شیر گیت مهر و موم صندلی الاستیک باید در داخل خانه قرار گیرد.در صورت نیاز به قرار دادن آن در فضای باز، شیر باید از باد، باران و آفتاب محافظت شود.در آب و هوای سردتر، برای جلوگیری از ورود آب به دریچه و یخ زدگی، باید تکمیل شود تا از آسیب دیدن قطعات ریخته گری شیر و نشیمنگاه های الاستیک دریچه جلوگیری شود.

هنگامی که شیر دریچه نمد الاستیک در زیر خندق نصب می شود، ابزارهای خاصی برای کار کردن شیر مورد نیاز است.میله انتقال به عنوان یک دسته عملیاتی معمولی استفاده می شود.درپوش انتقال بر روی شیر نصب شده است.یک دسته عملیاتی طولانی مورد نیاز است.

درپوش انتقال را می توان به راحتی از خرک با میله عملیاتی کار کرد و اندازه خرک باید برای برداشتن پوشش سوپاپ و قطعات داخلی برای تعمیر مناسب باشد.

نصب بر روی زمین: هنگامی که شیر بر روی زمین نصب می شود، خط لوله باید مرتب شود تا از آسیب به شیر جلوگیری شود.دریچه را نمی توان روی خط لوله نامنظم نصب کرد.

ابعاد
