جزئیات محصول:
پرداخت:
|

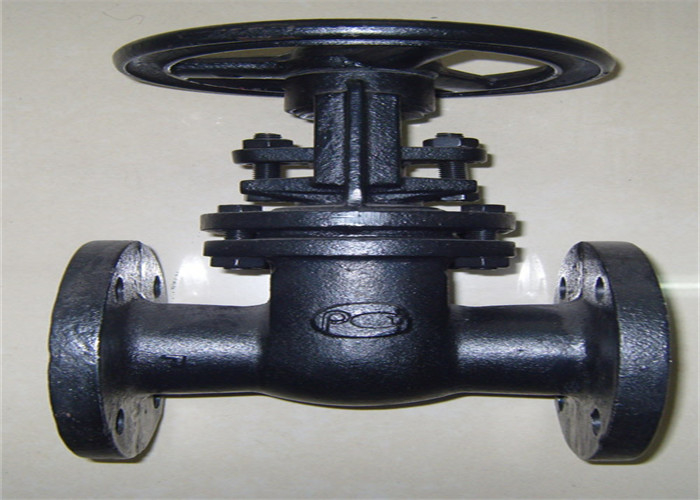

| نام محصول: | شیر دروازه فلنج دار | فشار: | فشار متوسط |
|---|---|---|---|
| رسانه ها: | آب، روغن | استاندارد: | GOST |
| جنس بدنه: | چدن | رنگ: | درخواست مشتری مشکی |
| ارتباط: | انتهای فلنج | اندازه: | DN50~DN400 |
| تایپ کنید: | ساقه در حال افزایش | دمای رسانه: | دمای متوسط |
| برجسته: | استاندارد gost 4 دریچه فلنج دار,صندلی برنجی 4 دریچه شیر فلنج دار,شیر دروازه dn200 فلنج دار |
||
این شیر را می توان برای باز و بسته کردن خطوط لوله و تجهیزات با محیط های غیر خورنده استفاده کرد و به طور کلی نه برای دریچه گاز.
دریچه با چرخاندن چرخ دستی مهره ساقه سوپاپ را می‌چرخاند تا میل سوپاپ به سمت بالا و پایین حرکت کند، به طوری که قوچ را به سمت بالا یا پایین سوق دهد و برای رسیدن به هدف باز و بسته شدن، یک جابجایی خطی عمود بر سیال ایجاد کند.
1. شکل ساده، فرآیند تولید خوب، دامنه کاربرد گسترده و نصب آسان.
2. مقاومت سیال کم است.کانال متوسط داخل بدنه شیر شیر دروازه مستقیم است.محیط هنگام عبور از شیر دروازه، جهت جریان خود را تغییر نمی دهد، بنابراین مقاومت جریان کم است.
3. محیط می تواند در هر جهتی از هر دو طرف دریچه دروازه جریان یابد، که می تواند متصل یا قطع شود.
| DN | L | D | D1 | D2 | D3 | bf | Z-Φd | هومین | Hmax | دبلیو |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238.6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862.5 | 1159.5 | 350 |
