جزئیات محصول:
پرداخت:
|

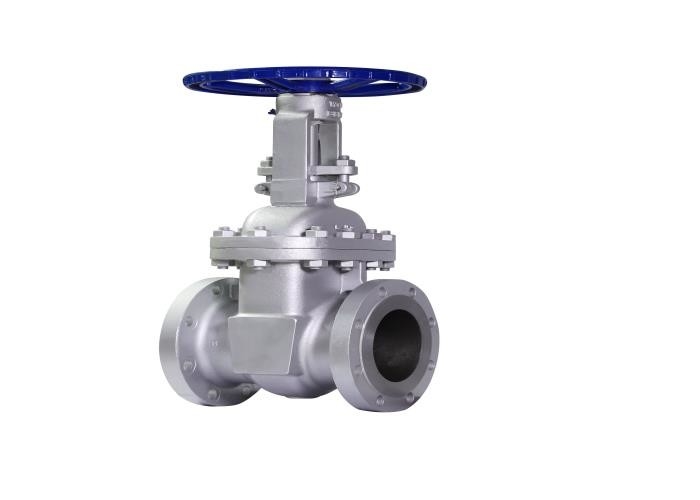

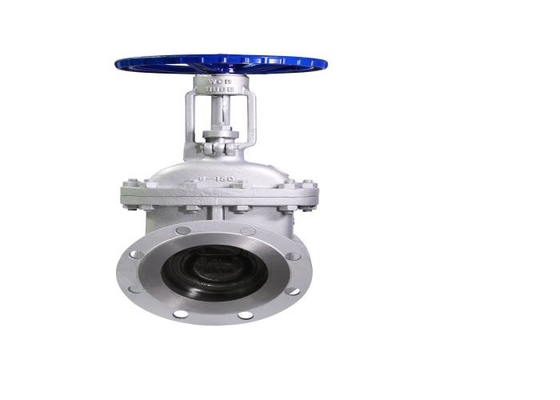

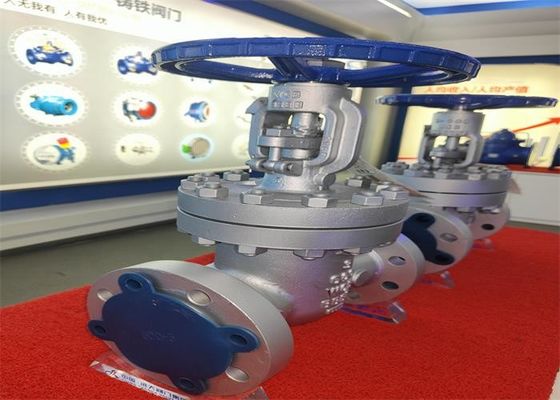

| نام محصول: | شیر دروازه فلنج دار | اندازه: | DN50-DN600 |
|---|---|---|---|
| ارتباط: | انتهای فلنج | رنگ: | درخواست مشتری، سفید |
| جنس بدنه: | فولاد کربن | رسانه ها: | آب، نفت، گاز |
| دمای رسانه: | دمای متوسط، دمای معمولی | تایپ کنید: | os&y، ساقه در حال افزایش |
| برجسته: | شیر دریچه روغن آب فلنج api,شیر دروازه روغن آب فلنج 150 پوند,شیر دروازه ای فلنجی dn125 |
||
1. شیر فلنج متصل است.
2. شیر از بدنه سوپاپ، کاپوت، دروازه، میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.با چرخاندن چرخ دستی،
میله سوپاپ بالا می رود یا می افتد، بنابراین قوچ را به سمت بالا یا پایین سوق می دهد و یک جابجایی خطی عمود بر سیال ایجاد می کند.
برای رسیدن به هدف باز و بسته شدن.
① زمانی که سوپاپ در حالت کاملا باز قرار دارد، مجاز است چرخ دستی را بردارید.
② پرکننده را می توان با مواد و ساختارهای مختلف با توجه به نیاز مشتری جایگزین کرد.
③ واشر میانی از واشر موجدار فلزی استفاده می کند که عملکرد آب بندی بهتر و عمر مفید بیشتری دارد و می توان آن را جدا کرد و مکرراً استفاده کرد.
④ ریل راهنمای یکپارچه داخل بدنه شیر می تواند اطمینان حاصل کند که قوچ در هر موقعیتی در هنگام باز و بسته شدن در مرکز باقی می ماند.
⑤ قدرت اتصال بین میله سوپاپ و قوچ از قدرت نخ میله سوپاپ بیشتر است.
⑥ میله سوپاپ ضد دمیدن با یک سطح آب بندی فوقانی مخروطی طراحی شده است که هنگامی که دریچه کاملاً باز می شود به درپوش شیر نزدیک است.
⑦ دروازه گوه الاستیک می تواند اعوجاج سطح حلقه نشیمنگاه و تغییر شکل بدنه شیر ناشی از تنش خط لوله را جبران کند.
حلقه نشیمن سوپاپ توسط جوش سیل نصب می شود که می تواند سطوح آب بندی مواد مختلف را مطابق با نیاز مشتری جوش دهد.
1. شیر باید در یک انبار خشک نگهداری شود و نباید در هوای آزاد نگهداری شود.
2. برای ذخیره سازی طولانی مدت، باید به طور منظم نگهداری شود.
3. شیر را می توان بر روی هر خط لوله نصب کرد.
4. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط پس از برآورده شدن الزامات قابل انجام است.
5. لوله و حفره شیر را قبل از نصب تمیز کنید.
6. چرخ دستی نباید برای بلند کردن استفاده شود.
7. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
8. شرایط عملیاتی باید با الزامات موجود در مشخصات عملکرد مطابقت داشته باشد.
9. چرخ عقربه را در جهت عقربه های ساعت بچرخانید تا بسته شود، و بالعکس برای باز کردن.
| تایپ کنید | DN | L | D | D1 | D2 | bf | Z-Фd | اچحداکثر | اچدقیقه | D0 | |||
| API(B)Z40H-150LB | 2" | 51 | 178 | 150 | 120.7 | 92. 1 | 17.5-2 | 4-Ф19 | 390 | 330 | 200 | ||
| 2 1/2 اینچ | 64 | 190 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 435 | 350 | 200 | |||
| 3" | 77 | 203 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 510 | 410 | 240 | |||
| 4" | 102 | 229 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 580 | 465 | 280 | |||
| 5" | 127 | 254 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 660 | 515 | 280 | |||
| 6" | 153 | 267 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 775 | 610 | 320 | |||
| 8" | 204 | 292 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 965 | 745 | 360 | |||
| 10" | 254 | 330 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 1165 | 890 | 400 | |||
| 12" | 305 | 356 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 1370 | 1040 | 450 | |||
| 14" | 337 | 381 | 535 | 476.3 | 412.8 | 33.4-2 | 12-Ф28.5 | 1545.5 | 1181.5 | 560 | |||
| 16" | 388 | 406 | 595 | 539.8 | 469.9 | 35-2 | 16-Ф28.5 | 1744 | 1326 | 560 | |||
| 18" | 439 | 432 | 635 | 577.9 | 533.4 | 38.1-2 | 16-Ф31.8 | 1930 | 1440 | 640 | |||
| 20" | 489 | 457 | 700 | 635 | 584.2 | 41.3-2 | 20-Ф31.8 | 2135 | 1597 | 640 | |||
| 24" | 591 | 508 | 815 | 749.3 | 692.2 | 46.1-2 | 20-Ф35 | 2531 | 1906.5 | 720 | |||
