جزئیات محصول:
پرداخت:
|
| جنس بدنه: | فولاد کربن | ارتباط: | انتهای فلنج |
|---|---|---|---|
| تایپ کنید: | os&y | استاندارد یا غیر استاندارد: | استاندارد |
| رنگ: | درخواست مشتری، سفید | متوسط: | گاز نفت آب |
| قدرت: | کتابچه راهنمای | فشار: | فشار متوسط |
| برجسته: | شیر دروازه ای 4 فلنجی فولادی ریخته گری,شیر دروازه ای 4 فلنجی ساقه بلند,شیر دروازه ای dn100 فلنج دار |
||

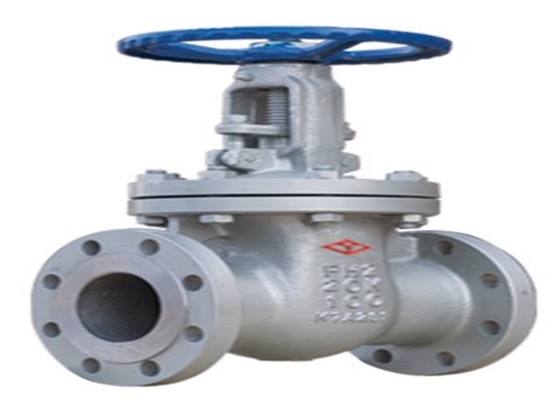

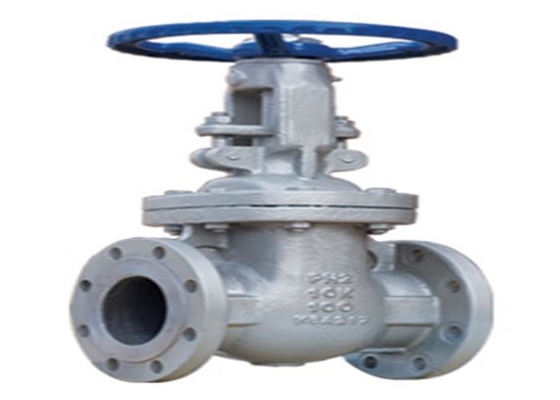

این محصول برای باز کردن و بستن تجهیزات یا خطوط لوله استفاده می شود.برای دریچه گاز مجاز نیست
1. شیر متصل به فلنج است و مطابق با استاندارد KS B 2361 است.
2. شیر از بدنه سوپاپ، کاپوت، دروازه، میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.با چرخاندن چرخ دستی، میله سوپاپ بالا یا پایین می‌رود تا دروازه را به سمت بالا یا پایین سوق دهد و برای رسیدن به هدف باز و بسته شدن، یک جابجایی خطی عمود بر سیال ایجاد کند.
| شکست احتمالی | علت شکست | روش حذف |
| نشتی سطح آب بندی | 1. خاک و سایر اشیاء بین سطوح آب بندی مخلوط می شوند. | 1 آلودگی روی سطح آب بندی را تمیز کنید. |
| 2. سطح آب بندی آسیب دیده است. | 2. سطح آب بندی را دوباره اصلاح کنید. | |
| نشتی بسته بندی | 1. پوشش بسته بندی فشرده نیست. | 1. مهره ها را به طور مساوی سفت کنید تا بسته بندی فشرده شود. |
| 2. بسته بندی ناکافی. | 2. فیلر اضافه کنید. | |
| 3. شکست بسته بندی. | 3. با بسته بندی جدید جایگزین کنید. | |
| نشتی سطح آب بندی اتصال فلنج | 1. پیچ و مهره های فلنج سفت نشده اند یا سفتی ناهموار است | 1. پیچ ها را به طور یکنواخت و متقارن سفت کنید. |
| 2. سطح آب بندی اتصال آسیب دیده است | 2. سطح آب بندی فلنج را دوباره کار کنید. |
| تایپ کنید | DN | L | D | D1 | D2 | bf | Z-Φd | هومین | Hmax | D0 |
|
Z41H-10K
|
50 | 178 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 320 | 381 | 200 |
| 65 | 190 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 346 | 425 | 200 | |
| 80 | 203 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 395 | 489 | 240 | |
| 100 | 229 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 436 | 547 | 280 | |
| 125 | 254 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 510 | 650 | 320 | |
| 150 | 267 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 570 | 730 | 320 | |
| 200 | 292 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 710 | 920 | 360 | |
| 250 | 330 | 400 | 355 | 324 | 24-2 | 12-Φ25 | 884 | 1147 | 400 | |
| 300 | 356 | 445 | 400 | 368 | 24-3 | 16-Φ25 | 1023 | 1334 | 450 |
