جزئیات محصول:
پرداخت:
|

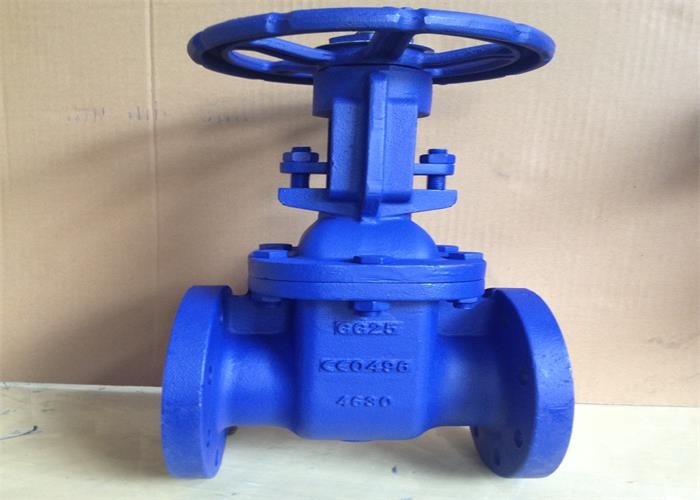

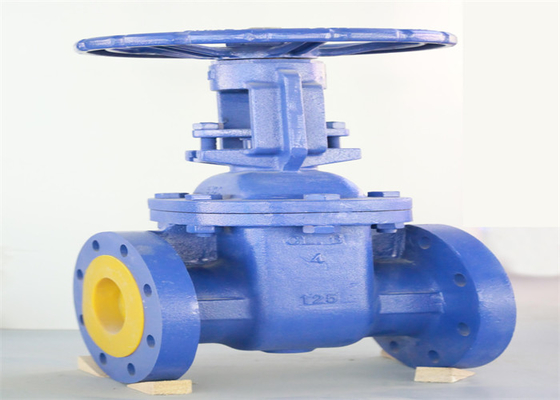

| نام محصول: | شیر دروازه فلنج دار | رنگ: | درخواست مشتری، آبی |
|---|---|---|---|
| استاندارد طراحی: | BS EN 1171 | تایپ کنید: | os&y، ساقه در حال افزایش |
| متوسط: | روغن آب | ارتباط: | انتهای فلنج |
| اندازه: | DN50-300 | مواد: | آهن انعطاف پذیر؛ چدن |
| فشار: | فشار متوسط | دمای رسانه: | دمای متوسط |
| برجسته: | شیر دروازه استاندارد bs با فلنج,شیر دروازه dn80 با فلنج,شیر دروازه dn80 فلنج دار |
||
این شیر برای باز و بسته کردن خطوط لوله و تجهیزات با محیط غیر خورنده قابل استفاده است و عموماً برای دریچه گاز استفاده نمی شود.
بدنه اصلی از چدن خاکستری ساخته شده است و دمای قابل استفاده برای آب بندی مس -10 ℃ ~ 200 ℃ است.محیط قابل استفاده: آب و بخار
دمای قابل اجرا مهر و موم آهن -10 ℃ ~ 100 ℃ است.محیط قابل استفاده: روغن عمومی.
1. شکل ساده، قابلیت ساخت خوب، دامنه کاربرد گسترده و نصب آسان.
2. ساختار معقول و فشرده است، حجم کوچک است، و قطعه بسته (RAM) ساختار گوه ای را اتخاذ می کند، که می تواند به طور خودکار تغییر شکل بدنه شیر ناشی از بار یا دمای غیرعادی در حین کار را جبران کند، و آب بندی ایمن است و قابل اعتماد.
3. محیط می تواند در هر جهتی از هر دو طرف دریچه دروازه برای رسیدن به هدف اتصال یا قطع جریان جریان یابد.
1. شیر فلنج متصل است.
2. شیر از بدنه سوپاپ، کاپوت، دروازه، میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.با چرخاندن چرخ دستی،
میله سوپاپ بالا می رود یا می افتد، بنابراین قوچ را به سمت بالا یا پایین سوق می دهد و یک جابجایی خطی عمود بر سیال ایجاد می کند.
برای رسیدن به هدف باز و بسته شدن.
| شکست احتمالی | علت شکست | روش حذف |
| نشتی سطح آب بندی | 1. خاک و سایر اشیاء بین سطوح آب بندی مخلوط می شوند. | 1 آلودگی روی سطح آب بندی را تمیز کنید. |
| 2. سطح آب بندی آسیب دیده است. | 2. سطح آب بندی را دوباره اصلاح کنید. | |
| نشتی بسته بندی | 1. پوشش بسته بندی فشرده نیست. | 1. مهره ها را به طور مساوی سفت کنید تا بسته بندی فشرده شود. |
| 2. بسته بندی ناکافی. | 2. فیلر اضافه کنید. | |
| 3. شکست بسته بندی. | 3. با بسته بندی جدید جایگزین کنید. | |
| نشتی سطح آب بندی اتصال فلنج | 1. پیچ و مهره های فلنج سفت نشده اند یا سفتی ناهموار است | 1. پیچ ها را به طور یکنواخت و متقارن سفت کنید. |
| 2. سطح آب بندی اتصال آسیب دیده است | 2. سطح آب بندی فلنج را دوباره کار کنید. |
| DN (mm) | DN | L | D | D1 | D2 | ب | f | zd | D0 | هومین | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
