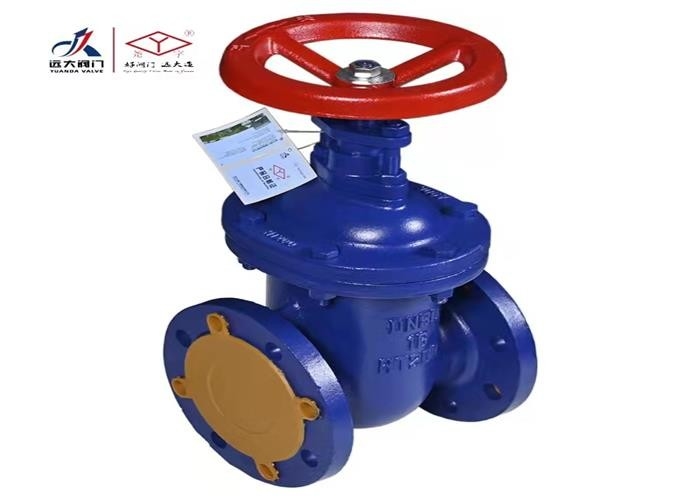

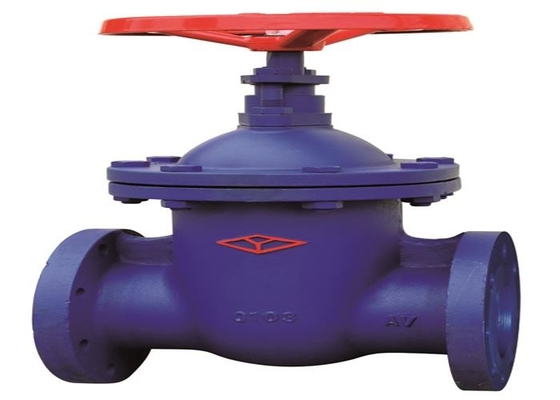

دریچه دروازه ای فلنج دار با پایه فلزی غیربالادار استاندارد چدنی

استفاده:

این محصول برای باز کردن و بستن تجهیزات یا خطوط لوله استفاده می شود.برای دریچه گاز مجاز نیست

ویژگی های شیر

1. شکل ساده، قابلیت ساخت خوب، دامنه کاربرد گسترده و نصب آسان.
2. ساختار معقول و فشرده است، حجم کوچک است، و قطعه بسته (RAM) ساختار گوه ای را اتخاذ می کند، که می تواند به طور خودکار تغییر شکل بدنه شیر ناشی از بار یا دمای غیرعادی در حین کار را جبران کند، و آب بندی ایمن است و قابل اعتماد.
3. محیط می تواند در هر جهتی از هر دو طرف دریچه دروازه برای رسیدن به هدف اتصال یا قطع جریان جریان یابد.

ساختار و اصل عمل

1. شیر متصل به فلنج است و مطابق با استاندارد gb/t 12232 است.شیر عمدتاً از بدنه شیر، دروازه، میله سوپاپ، پوشش سوپاپ، مهره میله سوپاپ، چرخ دستی و سایر قطعات تشکیل شده است.
2. شیر با چرخاندن چرخ دستی، مهره ساقه سوپاپ را می‌چرخاند تا میل سوپاپ بالا و پایین حرکت کند، به طوری که قوچ را به سمت بالا یا پایین سوق دهد و برای رسیدن به هدف باز کردن، یک جابجایی خطی عمود بر سیال ایجاد کند. و بسته شدن

طرح کلی و اتصال
