جزئیات محصول:
پرداخت:
|

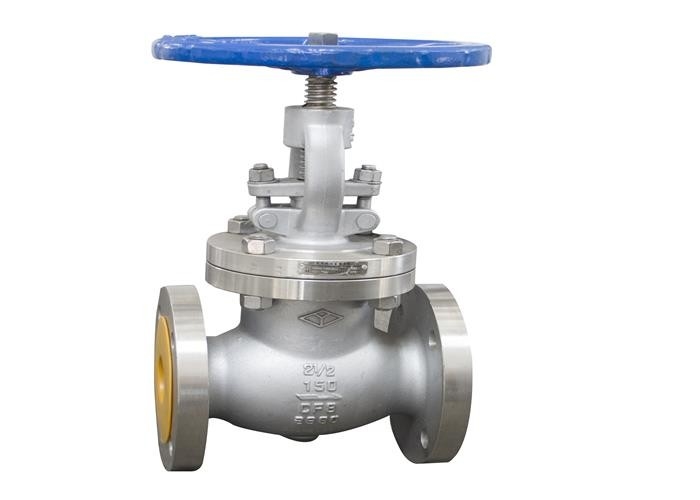

| نام محصول: | شیر دروازه فلنج دار | ارتباط: | انتهای فلنج |
|---|---|---|---|
| جنس بدنه: | فولاد ضد زنگ | رنگ: | رنگ استیل ضد زنگ |
| استاندارد طراحی: | ANSI | متوسط: | گاز نفت آب |
| فشار: | فشار متوسط، فشار بالا | دمای رسانه: | دمای متوسط، دمای معمولی، دمای بالا |
| برجسته: | شیر دروازه ای 3 فلنجی فولادی ضد زنگ,شیر دروازه ای استاندارد 3 فلنجی api,شیر دروازه ای فلنجی فولادی فورج 150 پوند |
||
1. این شیر فلنج متصل است و اندازه فلنج باید با استاندارد ANSI B 16.5 مطابقت داشته باشد.
2. این شیر از بدنه سوپاپ، کاپوت، دیسک، ساقه، مهره ساقه، چرخ دستی و سایر قطعات تشکیل شده است.با چرخاندن چرخ دستی، ساقه می چرخد و ساقه دیسک را به سمت بالا یا پایین می راند تا به هدف باز و بسته شدن برسد.
1. این محصول باید در انبار خشک نگهداری شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. برای ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم مورد نیاز است.
3. این محصول در هر خط لوله و هر موقعیتی قابل نصب است.در هنگام نصب، جهت جریان متوسط باید با جهت پیکان روی بدنه شیر مطابقت داشته باشد.
4. چرخ دستی را نمی توان برای بلند کردن استفاده کرد.
5. آزمایش فشار باید قبل از نصب انجام شود و نصب فقط پس از برآورده شدن الزامات قابل انجام است.
6. حفره داخلی لوله ها و شیرها را قبل از نصب تمیز کنید.
7. محصول نباید پس از نصب در معرض نیروهای خارجی زیاد قرار گیرد.
8. چرخ عقربه را در جهت عقربه های ساعت بچرخانید تا بسته شود، در غیر این صورت باز است و هیچ اهرم کمکی در فرآیند باز و بسته شدن نباید اضافه شود.
9. شرایط کار باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد
| نام قطعه | مواد |
| کاپوت بدنه | CF8 |
| دیسک | CF8 |
| ساقه | F304 |
| ساقه آجیل | ZCuAI10Fe3 |
| تایپ کنید | DN | L | D | D1 | D2 | bf | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
