جزئیات محصول:
پرداخت:
|

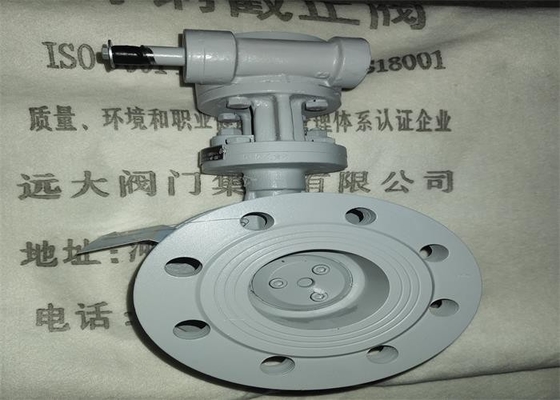

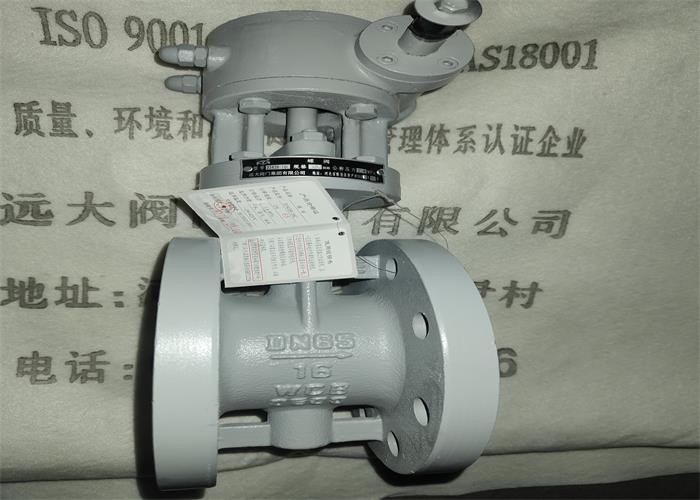

| نام محصول: | شیر پروانه ای فلنج دار | قدرت: | توربین |
|---|---|---|---|
| مواد محصول: | wcb فولاد کربنی | مواد دیسک: | WCB |
| متوسط: | آب، بخار | جنس صندلی: | فولاد ضد زنگ |
| فشار: | 1.0/1.6Mpa | رنگ: | خاکستری، مال مشتری |
| برجسته: | شیر پروانه ای فلنج دار 1.6 mpa,شیر پروانه ای فلنج دار wcb,نوع فلنج شیر پروانه ای 1.6 MPa |
||
این شیر را می توان در خط لوله یا تجهیزات برای بسته شدن، اتصال و تنظیم جریان استفاده کرد
| تایپ کنید |
DN |
اندازه (㎜) |
وزن (کیلوگرم) |
|||||||
| L | اچ | H1 | A1 | B1 | دی | دی1 | Z×Φd | |||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 22 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 25 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 26 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 43 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 12×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 405 | 355 | 12×Φ26 | 89.4 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 460 | 410 | 12×Φ26 | 141 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 520 | 470 | 16×Φ26 | 162 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 580 | 525 | 16×Φ30 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 640 | 585 | 20×Φ30 | ||
| 500 | 229 | 410 | 1020 | 480 | 490 | 715 | 650 | 20×Φ33 | 300 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 840 | 770 | 20×Φ36 | 478 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 910 | 840 | 24×Φ36 | 560 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1025 | 950 | 24×Φ39 | 820 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1125 | 1050 | 28×Φ39 | 1100 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1255 | 1170 | 28×Φ42 | 1600 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1485 | 1390 | 32×Φ48 | 2150 | |
| 1400 | 530 | 920 | 2380 | 1685 | 1590 | 36×Φ48 | 3200 | |||
| 1600 | 600 | 1085 | 2956 | 1930 | 1820 | 40×Φ55 | 5000 | |||
| 1800 | 670 | 1230 | 3221 | 2130 | 2020 | 44×Φ55 | 6900 | |||
| 2000 | 760 | 1350 | 3485 | 2345 | 2230 | 48×Φ60 | 9100 | |||
| نام قطعه | مواد |
| بدنه، دیسک، یوغ | WCB |
| ساقه | 2Cr13 |
| واشر | 430 + گرافیت، آزبست، |
شیر درایو کرم، اتصال فلنج، استاندارد طراحی JB/T 8527، سه خروج از مرکز است.
دریچه پروانه ای که صفحه پروانه محور چرخش (محور ساقه) و صفحه پروانه آب بندی سطح یک انحراف، چرخش صندلی
محور و محور کانال جریان بدنه شیر یک زاویه را تشکیل می دهند.این شیر شامل بدنه سوپاپ، صفحه پروانه ای، میل سوپاپ و صفحه پروانه ای است.
حلقه آب بندی، حلقه فشار صفحه پروانه، براکت، پوشش انتهایی و سایر قطعات.
2. از طریق عملیات حلزونی، میل سوپاپ 90 درجه و صفحه پروانه 90 درجه می چرخد تا باز شود.
روشن یا خاموش.از آنجایی که این محصول دارای سه ساختار غیرعادی است، می تواند یک افکت CAM در فرآیند باز و بسته شدن ایجاد کند
باید، گشتاور تعویض سوپاپ را کاهش دهید، سایش بین صندلی و صفحه پروانه را کاهش دهید، شیر را طولانی کنید
عمر مفید.
1. این شیر در انبار خشک نگهداری می شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. شیر بر روی خط لوله افقی یا عمودی نصب می شود، اما باید به راحتی باز و بسته شود.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت جریان متوسط باید با جهت پیکان بدنه شیر در هنگام نصب مطابقت داشته باشد.
8. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.
