جزئیات محصول:
پرداخت:
|

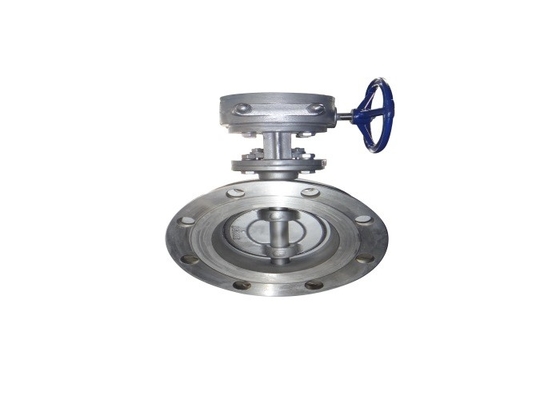

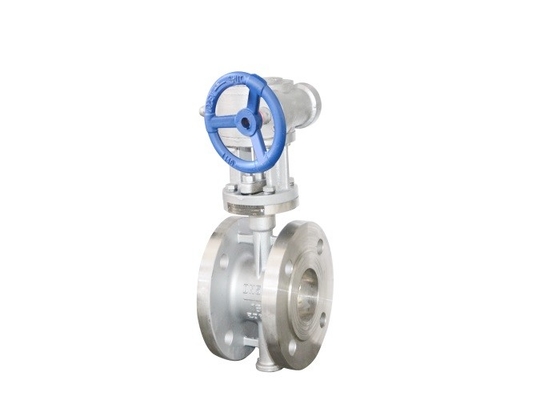

| نام محصول: | شیر پروانه ای فلنج دار | مواد محصول: | فولاد ضد زنگ |
|---|---|---|---|
| قدرت: | توربین | متوسط: | آب، بخار، مایع خورنده |
| مواد دیسک: | فولاد ضد زنگ | جنس صندلی: | فولاد ضد زنگ |
| رنگ: | رنگ مواد | فشار: | 1.0/1.6Mpa |
| برجسته: | نوع فلنج شیر پروانه ای dn300,نوع فلنج شیر پروانه ای فولاد ضد زنگ,شیر پروانه ای فلنج دار dn300 |
||
شیر را می توان در خط لوله و تجهیزات رسانه های خورنده برای مسدود کردن، آب بندی و تنظیم سرعت جریان، موقعیت کاملا باز استفاده کرد، سرعت جریان محیط در خط لوله نباید بیشتر از 5M /s باشد.
| تایپ کنید | DN | اندازه | |||||||
| L | دی | دی1 | دی2 | اچ1 | اچ2 | bf | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| نام قطعه | مواد |
| بدنه، دیسک، یوک، غده، پوشش انتهایی | CF8 |
| شفت سوپاپ، پین استوانه ای | F304 |
| حلقه آب بندی صفحه پروانه ای | 304 + XB450 |
| بست ها در بدنه | 35/45 |
| سایر پیچ ها، مهره ها و واشرهای اتصال | 201 |
· فشار اسمی: 1.0، 1.6 مگاپاسکال
· قطر اسمی: DN50-DN600mm
· دما و محیط قابل اجرا:
· مواد اصلی فولاد ضد زنگ CF8، دمای مناسب -29 ~ 425 ℃، محیط مناسب: آب، روغن، بخار و مایع خورنده اسید نیتریک است.
· طراحی و ساخت: شیر پروانه ای سیل فلزی JB/T 8527
· طول سازه: طول ساختار شیر فلزی GB/T 12221
· انتهای اتصال: فلنج لوله فولادی یکپارچه GB/T 9113
· بازرسی و تست: بازرسی و تست شیر GB/T 13927
1. شیر سه ساختار غیرعادی را اتخاذ می کند، با عملکرد آب بندی محکم تر، عملکرد آب بندی قابل اعتماد است.
2. حلقه مهر و موم صفحه پروانه ترکیب صفحه چند لایه از گرافیت انعطاف پذیر و صفحه فولاد ضد زنگ، مقاومت در برابر خوردگی متوسط، فرسایش، بدون تعمیر و نگهداری، عمر طولانی را اتخاذ می کند.
3. سطح آب بندی بدنه شیر فن آوری پردازش بدن است، مقاوم در برابر خوردگی و فرسایش متوسط، بدون تعمیر و نگهداری، عمر طولانی.
4. استحکام بالا صفحه پروانه، منطقه جریان بزرگ، مقاومت در برابر جریان کوچک.
5، شفت شیر با بسته بندی گرافیت انعطاف پذیر مهر و موم شده است، هرچه فشار متوسط بالاتر باشد، آب بندی بهتر است.ساییدگی بسته بندی را می توان با ادامه فشرده سازی غده بسته بندی جبران کرد.
1. این محصول باید در انبار خشک نگهداری شود و نگهداری در هوای آزاد اکیدا ممنوع است.
2. هنگام نصب شیر، جهت جریان متوسط باید با جهت پیکان روی بدنه شیر مطابقت داشته باشد.
3. تست فشار باید قبل از نصب انجام شود و پس از گذراندن تست قابل نصب است.
4. لوله و حفره شیر باید قبل از نصب تمیز شود.
5. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
6. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.
7. در صورت لزوم براکت شیر را تنظیم کنید.
8. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
