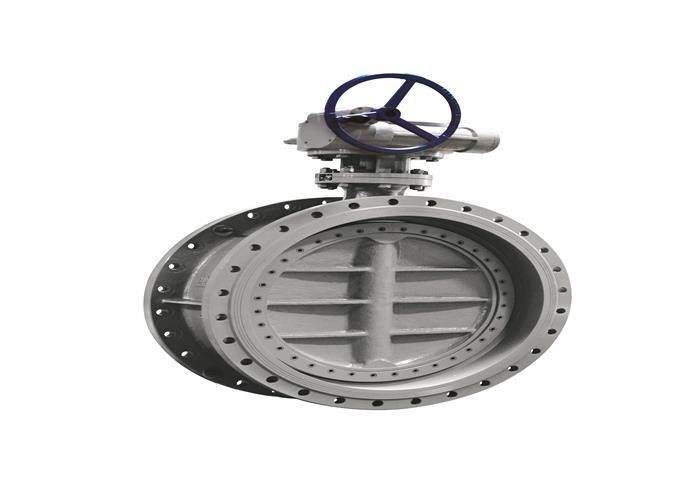

جزئیات محصول:
پرداخت:
|
| نام محصول: | شیر پروانه ای فلنج دار | مواد محصول: | wcb فولاد کربنی |
|---|---|---|---|
| قدرت: | توربین | مواد دیسک: | WCB |
| جنس صندلی: | فولاد ضد زنگ | متوسط: | آب، بخار |
| رنگ: | خاکستری، مال مشتری | فشار: | 1.0/0.6 mpa |
| برجسته: | شیر پروانه ای فلنج دار dn800,شیر پروانه ای فلنج دار 0.6 مگاپاسکال,نوع فلنج شیر پروانه ای فولاد کربنی |
||
این شیر را می توان در خط لوله یا تجهیزات برای بسته شدن، اتصال و تنظیم جریان استفاده کرد
| تایپ کنید |
DN |
اندازه (㎜) |
وزن (کیلوگرم) |
|||||||
| L | اچ | H1 | A1 | B1 | دی | دی1 | Z×Φd | |||
| D343H-6C | 50 | 108 | 112 | 350 | 180 | 200 | 140 | 110 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 160 | 130 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 190 | 150 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 170 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 240 | 200 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 265 | 225 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 320 | 280 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 375 | 335 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 440 | 395 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 540 | 495 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 595 | 550 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 645 | 600 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 755 | 705 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 860 | 810 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 975 | 920 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1075 | 1020 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1630 | 1560 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1820 | 1760 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2045 | 1970 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2265 | 2180 | 48×Φ48 | 8700 | |||
| تایپ کنید |
DN |
اندازه (㎜) |
وزن (کیلوگرم) |
|||||||
| L | اچ | H1 | A1 | B1 | دی | دی1 | Z×Φd | |||
| D343H-10C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 395 | 350 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 505 | 460 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 565 | 515 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 615 | 565 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 670 | 620 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 780 | 725 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 895 | 840 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1015 | 950 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1115 | 1050 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1230 | 1160 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1455 | 1380 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1675 | 1590 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1915 | 1820 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2115 | 2020 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2325 | 2230 | 48×Φ48 | 8700 | |||
| نام قطعه | مواد |
| بدنه، دیسک، یوغ | WCB |
| ساقه | 2Cr13 |
| واشر | 430 + گرافیت، آزبست، |

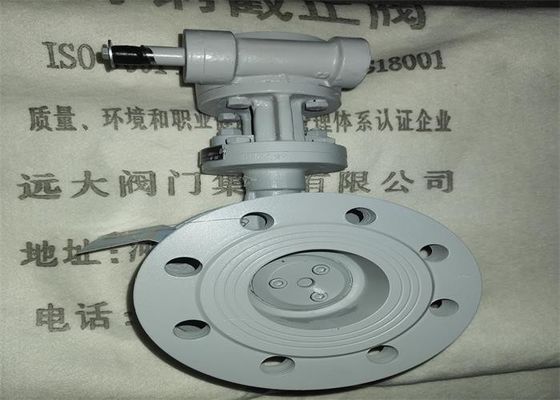

شیر درایو کرم، اتصال فلنج، استاندارد طراحی JB/T 8527، سه خروج از مرکز است.
دریچه پروانه ای که صفحه پروانه محور چرخش (محور ساقه) و صفحه پروانه آب بندی سطح یک انحراف، چرخش صندلی
محور و محور کانال جریان بدنه شیر یک زاویه را تشکیل می دهند.این شیر شامل بدنه سوپاپ، صفحه پروانه ای، میل سوپاپ و صفحه پروانه ای است.
حلقه آب بندی، حلقه فشار صفحه پروانه، براکت، پوشش انتهایی و سایر قطعات.
2. از طریق عملیات حلزونی، میل سوپاپ 90 درجه و صفحه پروانه 90 درجه می چرخد تا باز شود.
روشن یا خاموش.از آنجایی که این محصول دارای سه ساختار غیرعادی است، می تواند یک افکت CAM در فرآیند باز و بسته شدن ایجاد کند
باید، گشتاور تعویض سوپاپ را کاهش دهید، سایش بین صندلی و صفحه پروانه را کاهش دهید، شیر را طولانی کنید
عمر مفید.
· فشار اسمی: 0.6، 1.0، 1.6، 2.5 مگاپاسکال
· قطر اسمی: DN50-DN2000mm
· دما و محیط قابل اجرا:
· مواد اصلی فولاد کربن WCB، دمای مناسب -29 ~ 425 ℃، محیط مناسب: آب، روغن، بخار.
· طراحی و ساخت: شیر پروانه ای سیل فلزی JB/T 8527
· طول سازه: طول ساختار شیر فلزی GB/T 12221
· انتهای اتصال: فلنج لوله فولادی یکپارچه GB/T 9113
· بازرسی و تست: بازرسی و تست شیر GB/T 13927
1. این شیر در انبار خشک نگهداری می شود و نگهداری آن در هوای آزاد اکیدا ممنوع است.
2. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
3. شیر بر روی خط لوله افقی یا عمودی نصب می شود، اما باید به راحتی باز و بسته شود.
4. قبل از نصب، آزمایش فشار باید انجام شود تا الزامات قبل از نصب برآورده شود.
5. لوله و حفره شیر باید قبل از نصب تمیز شود.
6. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
7. جهت جریان متوسط باید با جهت پیکان بدنه شیر در هنگام نصب مطابقت داشته باشد.
8. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.
