جزئیات محصول:
پرداخت:
|

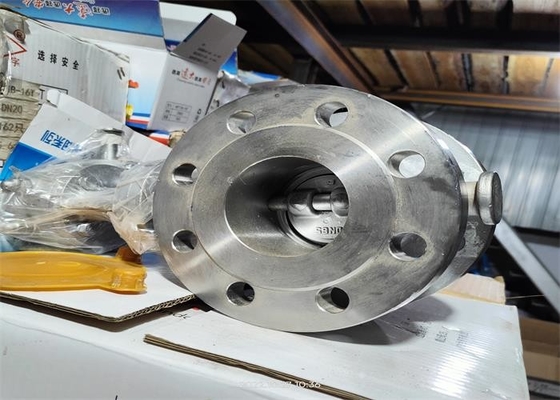

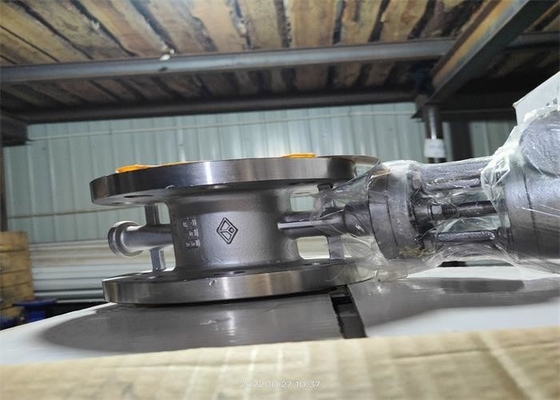

| نام محصول: | شیر پروانه ای فلنج دار | جنس بدنه: | فولاد ضد زنگ |
|---|---|---|---|
| فشار کاری: | ≤1.6Mpa | رسانه مناسب: | مواد خورنده مانند آب، بخار، روغن و اسید نیتریک |
| اتصال: | انتهای فلنج RF | مواد دیسک: | 304 فولاد ضد زنگ |
| مواد مهر و موم: | مهر و موم فلزی ss304 | رنگ: | صورت بدن |
| برجسته: | شیر پروانه ای فلنجدار فولادی ضد زنگ سه گانه,شیر پروانه ای فلنجدار فولادی ضد زنگ,شیر پروانه ای فلنجدار فولاد ضد زنگ 304 |
||

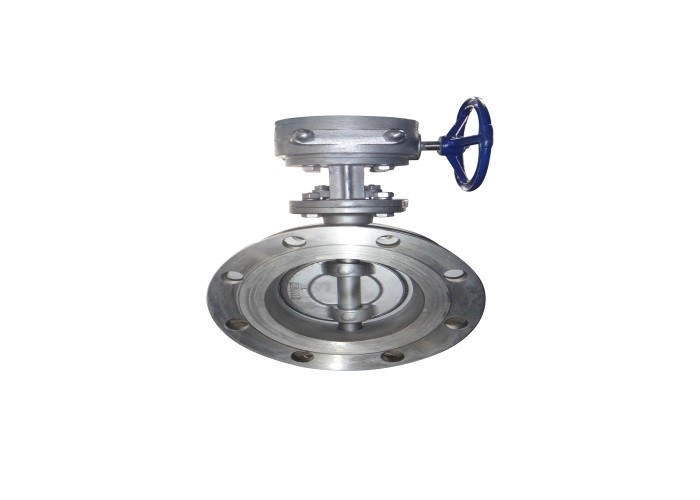

شیر درایو الکتریکی یا کرم درایو، اتصال فلنج، اجرای استاندارد JB/T 8527، سه شیر پروانه ای غیرعادی محور چرخش صفحه پروانه ای (محور ساقه سوپاپ) و سطح آب بندی صفحه پروانه ای یک انحراف، محور چرخش صندلی شیر است. و محور مسیر جریان بدنه دریچه یک زاویه تشکیل داد.
این شیر از بدنه شیر، صفحه پروانه، میل سوپاپ، حلقه مهر و موم صفحه پروانه، حلقه فشار صفحه پروانه، پشتیبانی، پوشش انتهایی و سایر قطعات تشکیل شده است.
عملیات الکتریکی یا حلزونی برای چرخاندن 90 درجه و 90 درجه هدایت دیسک برای باز یا بسته شدن.
از آنجا که محصول دارای سه ساختار غیرعادی است، می تواند یک اثر CAM در فرآیند باز و بسته شدن ایجاد کند، گشتاور سوئیچ سوپاپ را کاهش دهد، سایش بین صندلی و صفحه پروانه را کاهش دهد، طول عمر شیر را افزایش دهد.
| انتهای فلنج | GB/T 9113 |
| رو در رو | GB/T 12221 |
| فشار اسمی | 1.0،1.6 مگاپاسکال |
| دمای مناسب | -29 در 425 ℃ |
| متوسط مناسب | مایعات خورنده مانند آب، روغن، بخار و اسید نیتریک. |
| تایپ کنید |
اندازه |
جدول داده ها | |||||||
| L | دی | دی1 | دی2 | اچ1 | اچ2 | bf | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248.5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| نام قطعه | مواد |
| بدنه، دیسک، یوک، غده بسته بندی، پوشش انتهایی | CF8 |
| شفت سوپاپ، پین استوانه ای | F304 |
| حلقه آب بندی صفحه پروانه ای | 304 + XB450 |
| بست ها در بدنه | 35/45 |
| سایر پیچ ها، مهره ها و واشرهای اتصال | 201 |
1. شیر سه ساختار غیرعادی را اتخاذ می کند، با عملکرد آب بندی محکم تر، عملکرد آب بندی قابل اعتماد است.
2. حلقه مهر و موم صفحه پروانه ترکیب صفحه چند لایه از گرافیت انعطاف پذیر و صفحه فولاد ضد زنگ، مقاومت در برابر خوردگی متوسط، فرسایش، بدون تعمیر و نگهداری، عمر طولانی را اتخاذ می کند.
3. سطح آب بندی بدنه شیر فن آوری پردازش بدن است، مقاوم در برابر خوردگی و فرسایش متوسط، بدون تعمیر و نگهداری، عمر طولانی.
4. استحکام بالا صفحه پروانه، منطقه جریان بزرگ، مقاومت در برابر جریان کوچک.
5، شفت شیر با بسته بندی گرافیت انعطاف پذیر مهر و موم شده است، هرچه فشار متوسط بالاتر باشد، آب بندی بهتر است.ساییدگی بسته بندی را می توان با ادامه فشرده سازی غده بسته بندی جبران کرد.
1. این محصول باید در انبار خشک نگهداری شود و نگهداری در هوای آزاد اکیدا ممنوع است.
2. هنگام نصب شیر، جهت جریان متوسط باید با جهت پیکان روی بدنه شیر مطابقت داشته باشد.
3. تست فشار باید قبل از نصب انجام شود و پس از گذراندن تست قابل نصب است.
4. لوله و حفره شیر باید قبل از نصب تمیز شود.
5. محصول نباید پس از نصب در معرض نیروی خارجی زیاد قرار گیرد.
6. شرایط عملیاتی باید الزامات فنی در مشخصات عملکرد را برآورده کند.
7. در صورت لزوم براکت شیر را تنظیم کنید.
8. ذخیره سازی طولانی مدت، تعمیر و نگهداری منظم.
9. عموماً در روزهای بارانی باز کردن درپوش جعبه برق، موتور و سایر قطعات آب بندی شده در فضای باز ممنوع است.هنگام باز کردن درب جعبه برق، ابتدا باید جریان برق قطع شود.
