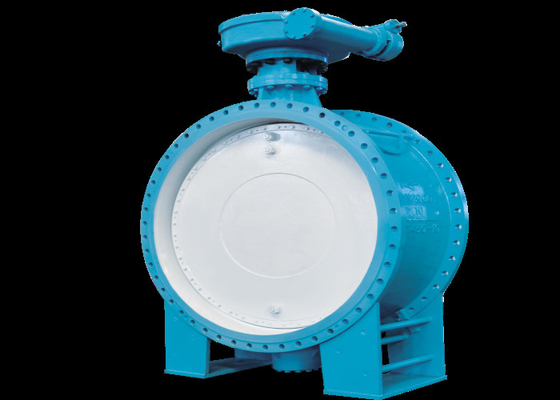

اندازه 1800 میلی متر دو دیسک غیر عادی فشار 1.0 مگاپاسکال شیر پروانه ای فلنج دار

استفاده:

این شیر به طور گسترده ای در زمینه های پتروشیمی، صنعت ght، متالورژی، کشتیرانی، نیرو، مصرف و تخلیه آب در داروخانه صنعتی و غیره استفاده می شود. عوامل جاری آن شامل تمام مایعات گازی خورنده و غیر خورنده، نیمه مایع می باشد.می تواند مایع را تنظیم و قطع کند.

بر اساس شیر پروانه‌ای غیرعادی تک، قالب‌گیری پیشرفته‌تر، پرکاربردترین شیر پروانه‌ای غیرعادی دوگانه است.ساختار محور میل سوپاپ از مرکز دیسک و مرکز بدنه منحرف می شود.اثر خروج از مرکز مضاعف باعث می شود که دیسک پس از باز شدن دریچه به سرعت از صندلی جدا شود و پدیده اکستروژن و خراش بیش از حد غیر ضروری بین دیسک و صندلی را تا حد زیادی از بین ببرد، مقاومت باز شدن را کاهش دهد، سایش را کاهش دهد و عمر صندلی را بهبود بخشد.

اندازه اتصال

DN	D	D1	D2	ب	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	2±216	16-Φ28
450	Φ615	Φ565	Φ530	25.5	2±222	20-Φ28
500	Φ670	Φ620	Φ582	26.5	2±229	20-Φ28
600	Φ780	Φ725	Φ682	30	2±267	20-Φ31
700	Φ895	Φ840	Φ794	32.5	3±292	24-Φ31
800	Φ1015	ف950	Φ901	35	3±318	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	3±330	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	3±410	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	3±470	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	4±530	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	4±600	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	4±670	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	4±760	48-Φ49

پارامترهای فنی

مواد قسمت اصلی

ساختار و اصل عمل

1. شیر اتصال فلنج درایو چرخ دنده کرم، دو دریچه پروانه ای آب بندی نرم غیرعادی است، یعنی مرکز چرخش ساقه محور قطر بدنه شیر و سطح آب بندی صندلی دریچه تشکیل گریز از مرکز.شیر از بدنه شیر، دیسک، ساقه، صفحه آب بندی، حلقه فشار، دستگاه حرکت حلزون و سایر قسمت ها تشکیل شده است.

2. عملکرد حلزونی: چرخاندن چرخ دستی حلزونی باعث می شود ساقه سوپاپ 90 درجه بچرخد و صفحه پروانه را به چرخش 90 درجه سوق می دهد تا باز یا بسته شدن آن مشخص شود.از آنجا که این محصول دارای ساختار دوگانه غیرعادی است، می تواند یک اثر CAM در فرآیند باز و بسته شدن ایجاد کند، گشتاور سوئیچ سوپاپ را کاهش دهد، سایش بین صندلی سوپاپ و صفحه پروانه را کاهش دهد، طول عمر شیر را افزایش دهد.

ویژگی های شیر

1. شیر ساختار غیرعادی دوگانه را اتخاذ می کند که عملکرد آب بندی را دارد که هرچه شیر بسته تر باشد و عملکرد آب بندی قابل اعتماد است.

2. حلقه آب بندی صفحه پروانه ای از حلقه آب بندی لاستیکی NBR نوع T ساخته شده و با صفحه پرس روی صفحه پروانه ای محکم نصب می شود.پس از مدتی استفاده، حلقه آب بندی لاستیکی فرسوده می شود و فشار حلقه آب بندی لاستیکی را می توان با سفت کردن و شل کردن پیچ ها تنظیم کرد تا شیر پروانه ای بدون نشتی به آب بندی ادامه دهد و عمر مفید آن افزایش یابد.پس از نصب شیر به راحتی می توان آن را در خط لوله تنظیم یا تعویض کرد (بدون برداشتن شیر از خط لوله).

3. صفحه پروانه دارای قدرت بالا، منطقه جریان بزرگ و مقاومت جریان کوچک است.

4، شفت شیر ​​با بسته بندی لاستیکی نوع O مهر و موم شده است، هرچه فشار متوسط ​​بالاتر باشد، آب بندی بهتر است.پس از فرسوده شدن بسته بندی، با ادامه فشار دادن غده بسته بندی می توان جبران کرد.

تعمیر و نگهداری روتین

9.1 فضای داخلی: اتاق بسته بندی باید هر 1-2 ماه یکبار روغن کاری شود و هنگام نصب محصول در داخل خانه باز و بسته شود.

9.2 در فضای باز: هنگامی که محصول در فضای باز نصب می شود، باید اقدامات حفاظتی برای جلوگیری از خوردگی سر متحرک حلزون اضافه شود.اتاق بسته بندی باید روغن کاری شود و هر 1-2 ماه یک بار باز و بسته شود.بعد از هر بار باران و برف پر شدن اتاق را دوباره پر کنید و یک بار باز و بسته کنید.

9.3 Downhole: اتاق بسته بندی باید با روغن پر شود و هر 1-2 ماه یک بار در هنگام نصب محصول باز و بسته شود.پس از هر بارندگی و برف باید آب باران ذخیره شده در چاه را به بیرون پمپاژ کرد تا از زنگ زدن محصولات و سر متحرک حلزون پس از خیساندن طولانی مدت آب باران جلوگیری شود.اتاق بسته بندی باید با روغن پر شود و یک بار باز و بسته شود.

9.4 با توجه به شرایط کاری واقعی مختلف، محرک های حلزونی مختلف را می توان انتخاب کرد.محرک های حلزونی بیرونی و زیرزمینی قابل بسته شدن هستند که باید در دستور مشخص شود.
