جزئیات محصول:
پرداخت:
|

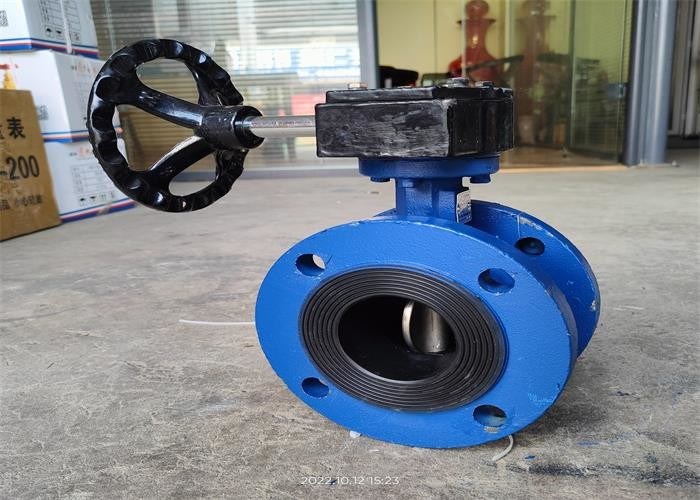

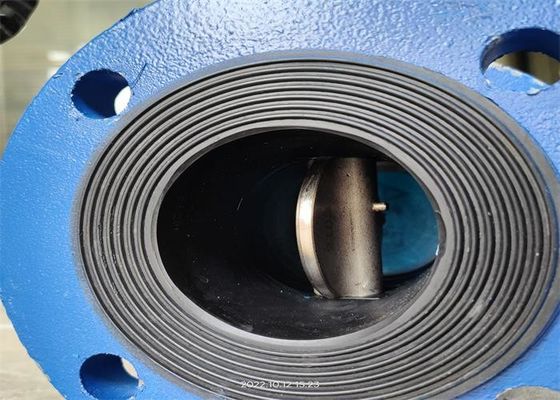

| نام محصول: | شیر پروانه ای فلنج دار | رنگ محصول: | آبی، مال مشتری |
|---|---|---|---|
| قدرت: | توربین | مواد محصول: | آهن خاکستری؛ آهن انعطاف پذیر |
| متوسط: | آب پاک | فشار: | 1.0/1.6Mpa |
| جنس صندلی: | NBR/EPDM | مواد دیسک: | آهن انعطاف پذیر |
| برجسته: | شیر فلنج پروانه ای 100 میلی متری,شیر فلنج پروانه ای قدرت توربین,نوع فلنج شیر پروانه ای 100 میلی متری |
||
این شیر در آبرسانی و زهکشی، آتش سوزی ساختمان و سایر سیستم ها بر روی انواع خطوط لوله به ویژه در خط لوله آتش نشانی کاربرد فراوانی دارد.این شیر می تواند در خط لوله یا تجهیزات رسانه های غیر خورنده به عنوان رهگیری، اتصال و تنظیم جریان استفاده شود.
| DN | L | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| نام قطعه | مواد |
| بدن | آهن خاکستری + NRB، آهن داکتیل + NRB/EPDM |
| دیسک | QT450-10 |
| ساقه | 45/2Cr13 |
| واشر | NBR/EPDM |
1. سر توربین نباید برای بلند کردن استفاده شود و هیچ اهرم کمکی در حین کار نباید اضافه شود.
2. شیر پس از نصب نباید تحت نیروی خارجی زیاد قرار گیرد.
3. هنگامی که حداقل دمای محلی کمتر از 4 درجه سانتیگراد است، حفاظت عایق باید انجام شود.به عنوان شیر انتهایی، باید با یک لوله یا ژاکت گرم شود تا دمای دیواره لوله به زیر 0 ℃ کاهش یابد.
4. نصب و استفاده در خط لوله تحت ارتعاش یا تغییرات سریع دمای متوسط اکیداً ممنوع است.
5. شرایط عملیاتی باید با الزامات مندرج در مشخصات عملکرد مطابقت داشته باشد.
1. اندازه ساختار مطابق با GB/T12221، اندازه کوچک، وزن سبک، کارکرد آسان است.
عملیات 2.90 درجه به سرعت باز می شود.صفحه دارای استحکام بالا، سطح جریان بزرگ، مقاومت در برابر جریان کوچک و صرفه جویی در انرژی است.
3. محیط می تواند از هر دو طرف دریچه دیسک فلنج در هر جهت جریان یابد، که می تواند به هدف اتصال یا قطع کردن برسد.
4. گشتاور عملیات کوچک، صرفه جویی در کار و سبک وزن است.
5. تعداد آزمایش های باز و بسته بیش از ده هزار بار با عمر طولانی است.
6. آب بندی کامل به دست می آید و نشت گاز صفر است.
