جزئیات محصول:
پرداخت:
|

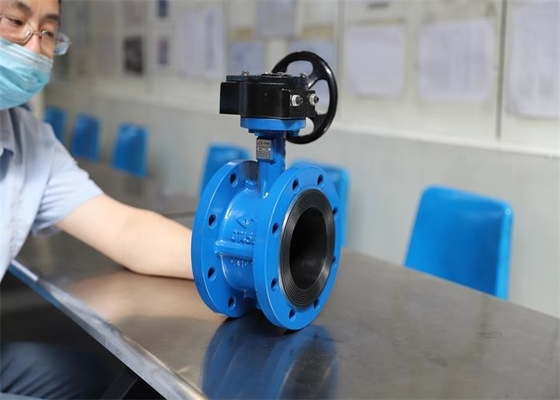

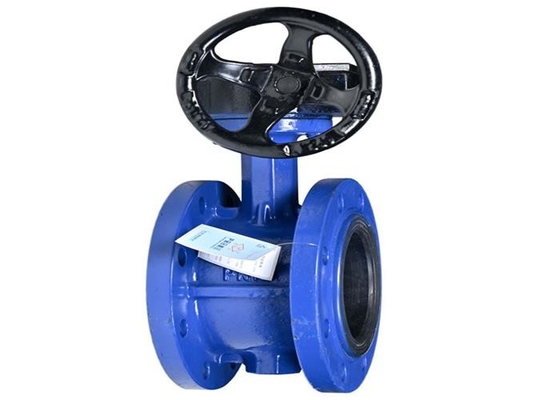

| نام محصول: | شیر پروانه ای فلنج دار | رنگ: | بوله |
|---|---|---|---|
| صندلی واقعی: | NBR/ EPDM/PTFE | مواد دیسک: | اهن |
| جنس بدنه: | چدن داکتیل/آهن خاکستری | متوسط: | روغن آب |
| درجه حرارت: | ≤ 80 ℃ | فشار کاری: | 1.6 mpa |
| برجسته: | شیر پروانه ای فلنج دار nbr,شیر پروانه ای فلنج دار اندازه 125 میلی متر,نوع فلنج شیر پروانه ای nbr |
||
محصول
این شیر به طور گسترده در تامین آب و زهکشی، سیستم آتش نشانی ساختمان و سایر خطوط لوله، به ویژه خطوط لوله آتش نشانی استفاده می شود.این شیر را می توان در خط لوله یا تجهیزات متوسط غیر خورنده برای بستن، اتصال و تنظیم جریان استفاده کرد.
.طراحی و ساخت: GB/T 12238 فلنج شیر جهانی و اتصال گیره شیر پروانه ای سیل الاستیک
· طول سازه: طول ساختار شیر فلزی GB/T 12221 یا استاندارد سازنده
· انتهای اتصال: فلنج چدنی یکپارچه JB/T 17241.6
· بازرسی و تست: تست فشار شیر صنعتی GB/T 13927
| DN | L | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| بخش اصلی | مواد قطعه |
| بدن | آهن خاکستری + NRB، آهن داکتیل + NRB / EPDM |
| دیسک | QT450-10 |
| ساقه | 45/2Cr13 |
| واشر | NBR/EPDM |
1. ساختار و اندازه مطابق با GB/T12221، اندازه کوچک، وزن سبک، کارکرد آسان.
عملکرد 2.90 درجه به سرعت باز می شود.صفحه دارای استحکام بالا، سطح جریان بزرگ، مقاومت در برابر جریان کوچک و صرفه جویی در انرژی است.
3. رسانه می تواند از هر دو طرف دریچه دیسک فلنج در هر جهت جریان یابد، می تواند به هدف اتصال یا قطع کردن برسد.
4. گشتاور عملیاتی کوچک، صرفه جویی در کار و سبک وزن.
5. تعداد آزمایش های باز و بسته تا ده هزار بار و عمر مفید طولانی است.
6. مهر و موم کامل، نشت تست گاز صفر.
1. سر توربین نباید برای بلند کردن استفاده شود و اهرم های کمکی نباید در حین کار اضافه شوند.
2. شیر پس از نصب نباید تحت تأثیر نیروهای خارجی زیاد قرار گیرد.
3. هنگامی که حداقل دمای محلی کمتر از 4 درجه سانتیگراد است، از محافظ عایق استفاده کنید.از آنجایی که شیر انتهایی باید با گرمایش لوله یا ژاکت استفاده شود تا از دمای دیواره لوله زیر 0 درجه جلوگیری شود.
4. نصب و استفاده در خط لوله تحت ارتعاش یا تغییر سریع دمای متوسط اکیداً ممنوع است.
5. شرایط عملیاتی باید با الزامات موجود در مشخصات عملکرد مطابقت داشته باشد.
