جزئیات محصول:
پرداخت:
|

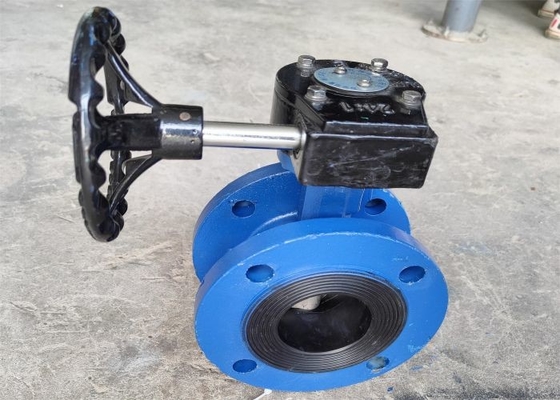

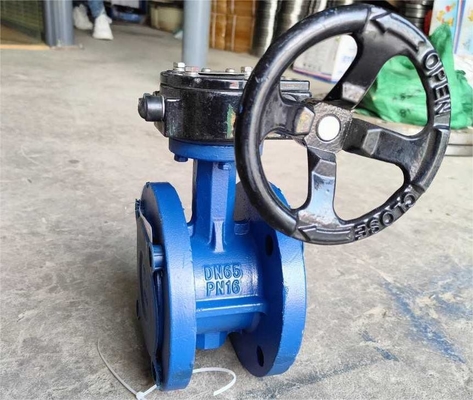

| تایپ کنید: | شیر پروانه ای | حالت انتقال: | چرخ دستی |
|---|---|---|---|
| DN: | 2 2.5 3 اینچ | پ.ن: | 1.0 مگاپاسکال |
| فرم اتصال: | فلنج | رنگ: | آبی |
| مواد بدنه سوپاپ: | چدن + NRB | جنس صفحه پروانه ای: | QT450-10 |
| رسانه قابل اجرا: | اب | دمای قابل اجرا: | ≤80 ℃ |
| استاندارد ساخت: | GB12238 | MOQ: | 10 عدد |
| برجسته: | شیر فلنج پروانه ای آبی,شیر پروانه ای فلنج دار dn 3 اینچی,شیر فلنج پروانه ای dn 2 اینچی |
||
آب بندی شفت سوپاپ با افزودن لاستیک به سطح دوار بین صفحه پروانه و نشیمنگاه سوپاپ کنترل می شود.صفحه پروانه ای با سطح آب بندی لاستیکی و روکش لاستیکی برای اطمینان از عدم تماس شفت سوپاپ با محیط سیال در حفره با عملکرد آب بندی محکم و عمر طولانی استفاده می شود.
|
مدل |
DN |
اندازه |
||||
|
D341X-10 |
میلی متر |
دی |
D1 (PN10) |
Z-φd |
L |
bf |
|
50 |
160 |
125 |
4-φ18 |
108 |
20-3 |
|
|
65 |
180 |
145 |
4-φ18 |
112 |
20-3 |
|
|
80 |
195 |
160 |
8-φ18 |
114 |
22-3 |
|
شیر پروانه ای فلنجی برای مواردی که نیاز به آب بندی قابل اعتماد و ویژگی های تنظیم خوب دارند مناسب است.می توان از آن برای قطع سریع یا تنظیم سرعت جریان استفاده کرد.برای تنظیم جریان و رهگیری محیط در تامین آب و زهکشی و خطوط لوله گاز مواد غذایی، دارو، صنایع شیمیایی، نفت، برق، نساجی، کاغذسازی و غیره با دمای ≤80 درجه سانتیگراد و فشار اسمی ≤1.6MPa استفاده می شود.
| مدل | PN (MPa) | فشار تست (MPa) | دمای قابل اجرا | رسانه قابل اجرا | |
| قدرت (آب) | آب بندی (آب) | ||||
| D341X-10 | 1.0 | 1.5 | 1.1 | ≤80 ℃ | اب |
| D341X-16Q | 1.6 | 2.4 | 1.76 | ≤80 ℃ | اب |
