جزئیات محصول:
پرداخت:
|
| بدنه سوپاپ: | چدن + NRB | DN: | 4، 5، 6 اینچ |
|---|---|---|---|
| پ.ن: | 1.0/1.6 مگاپاسکال | تایپ کنید: | شیر پروانه ای |
| روش انتقال: | چرخ دستی | فرم مشترک: | فلنج |
| سفارشی: | OEM | کاربرد: | اب |
| دمای قابل اجرا: | ≤80 ℃ | استاندارد ساخت: | GB12238 |
| برجسته: | شیر پروانه ای فلنج دار,شیر پروانه ای فلنج دار 125 میلی متری,شیر پروانه ای فلنج دار لاستیکی |
||

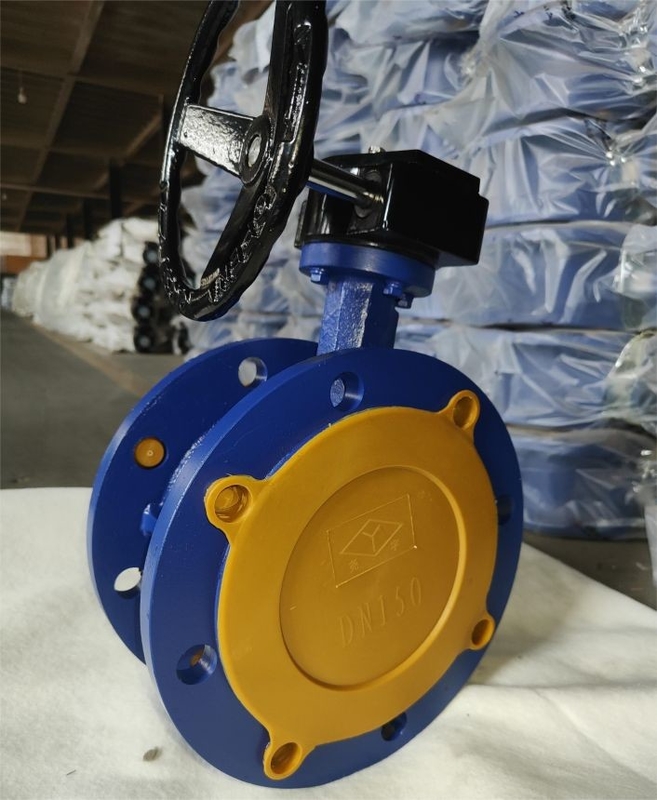

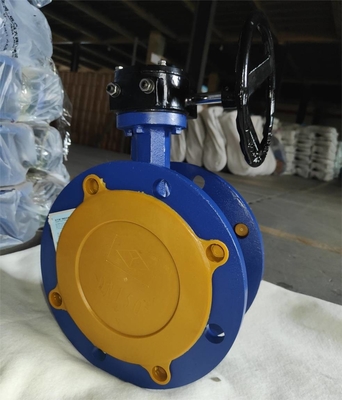

شیر پروانه ای فلنج دار لاستیک چدنی 100 میلی متری 125 میلی متری 150 میلی متری سفارشی
قسمت بسته شدن صفحه پروانه ای دیسکی شکل است و شیری که به دور یک محور ثابت در بدنه شیر می چرخد تا سیال را باز، بسته و تنظیم کند، شیر پروانه ای می گویند.
صفحه پروانه ای شیر پروانه ای با روکش لاستیکی در جهت قطر خط لوله نصب می شود.در گذرگاه استوانه ای بدنه شیر پروانه ای صفحه پروانه ای دیسکی شکل حول محور میل سوپاپ می چرخد و زاویه چرخش بین 0 تا 90 درجه است.وقتی تا 90 درجه می چرخد، دریچه کاملا باز است.
دریچه فلنجی با روکش لاستیکی معمولاً باید به صورت افقی در خط لوله نصب شود.
|
مدل |
DN |
ابعاد |
||||
|
میلی متر |
D |
D1 (PN10) |
Z-φd |
L |
bf |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
استفاده از مهر و موم صندلی لاستیکی آن را برای دما و فشار پایین تر، به طور کلی نه بیشتر از 80 درجه سانتیگراد و نه بیشتر از PN10، مناسب می کند، اما همچنین باعث می شود عملکرد آب بندی بسیار عالی داشته باشد.بنابراین شیر پروانه ای فلنجی با روکش لاستیکی برای مایع با دمای معمولی مناسب ترین است.
|
مدل |
PN (MPa) |
فشار تست (MPa) |
دمای قابل اجرا |
رسانه قابل اجرا |
|
|
قدرت (آب) |
آب بندی (آب) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80 ℃ |
اب |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80 ℃ |
اب |
1. طراحی جدید، ساختار معقول، منحصر به فرد، وزن سبک، باز و بسته شدن سریع.
2. گشتاور عملیاتی کوچک، کارکرد آسان، چابکی صرفه جویی در کار.
3. قابل نصب در هر موقعیت، تعمیر و نگهداری آسان.
4. مهر و موم را می توان جایگزین کرد، عملکرد آب بندی قابل اعتماد برای دستیابی به نشت صفر مهر و موم دو طرفه است.
5. مواد آب بندی، مقاومت در برابر پیری، مقاومت در برابر خوردگی، عمر طولانی و سایر ویژگی ها.
6. طراحی و ساخت شیر پروانه ای فلنجی روکش لاستیکی استاندارد GB12238 را اتخاذ می کند.
